Figuras en el contorno de la
superficie cil
índrica envolvte.

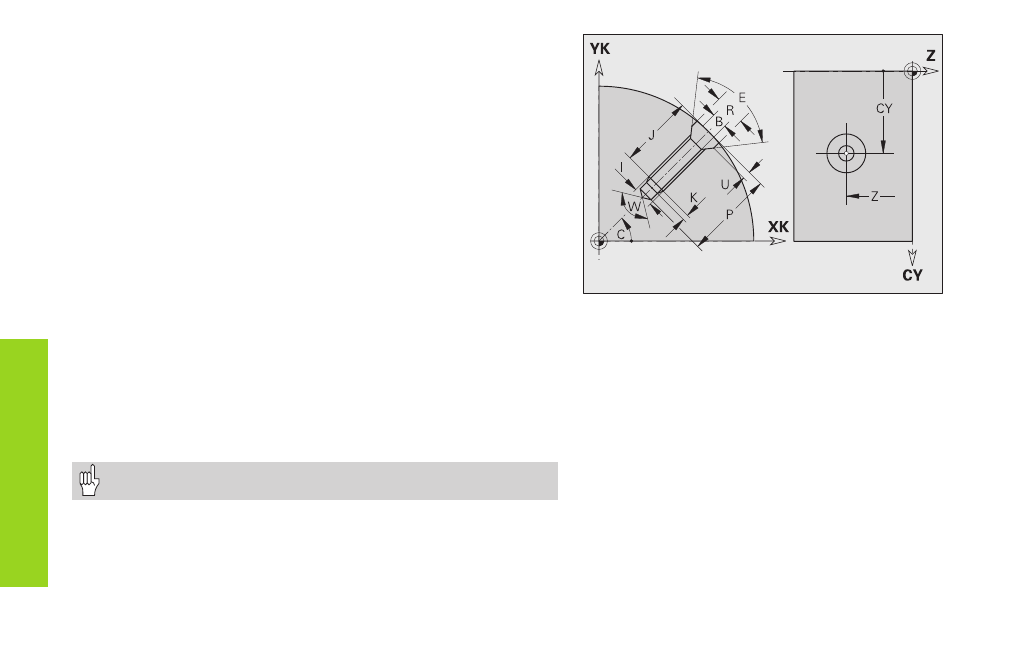

Taladro en superficie cilíndrica envolvente G310-Geo
G310 define un taladro con profundización y una rosca sobre la
superficie cilíndrica envolvente.
Parámetros
Z, C: Punto central del taladro (posición, ángulo)
CY:
Ángulo como “cota de recorrido“
B:
Diámetro del taladro
P:
Profundidad del taladro (sin punta del taladro)
W:
Ángulo de la punta – por defecto: 180°
R:
Diámetro de avellanado
U:
Profundidad de avellanado
E:
Ángulo de avellanado
I:
Diámetro de la rosca
J:
Profundidad de la rosca
K:
Entrada de rosca (longitud de la marcha por inercia)
F:
Paso de roscado
V:
Roscado a izquierdas o a derechas – por defecto: 0
■
V=0: Roscado a derechas
■
V=1: Roscado a izquierdas
A:
Ángulo (referencia: eje Z) – por defecto: 90° = taladro
perpendicular (margen: 0° < A < 180°)
O:
Diámetro de centraje
Mecanizar con G71...G74 los contornos definidos con G310.
