G102-Geo

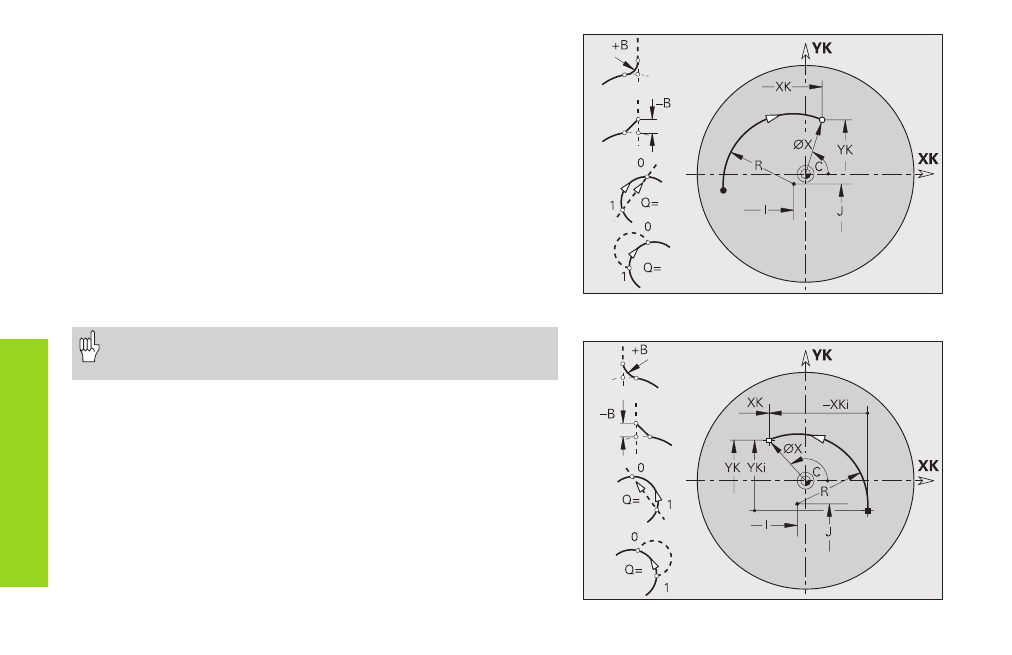

Arco de círculo G102-/G103-Geo
G102/G103 define un arco de círculo en un contorno frontal o posterior.
La dirección de giro se obtiene de la figura auxiliar.
Parámetros
X, C: Punto final en coordenadas polares (diámetro, ángulo final)
XK,YK: Punto final en coordenadas cartesianas
R:
Radio
I, J: Punto final en coordenadas cartesianas
Q: Elección del punto de corte – por defecto: 0
■ Q=0: pto. de corte alejado
■ Q=1: pto. de corte próximo
B: Bisel/redondeo al final del arco de círculo
■ B sin introducción: Transición tangencial
■ B=0: Transición no tangencial
■ B>0: Radio del redondeo
■ B<0: Anchura del bisel
El punto final no puede coincidir con el punto de partida (no es un
círculo completo).
G103-Geo
Elementos b
á
sicos Contorno
de la superficie frontal/posterior
