31

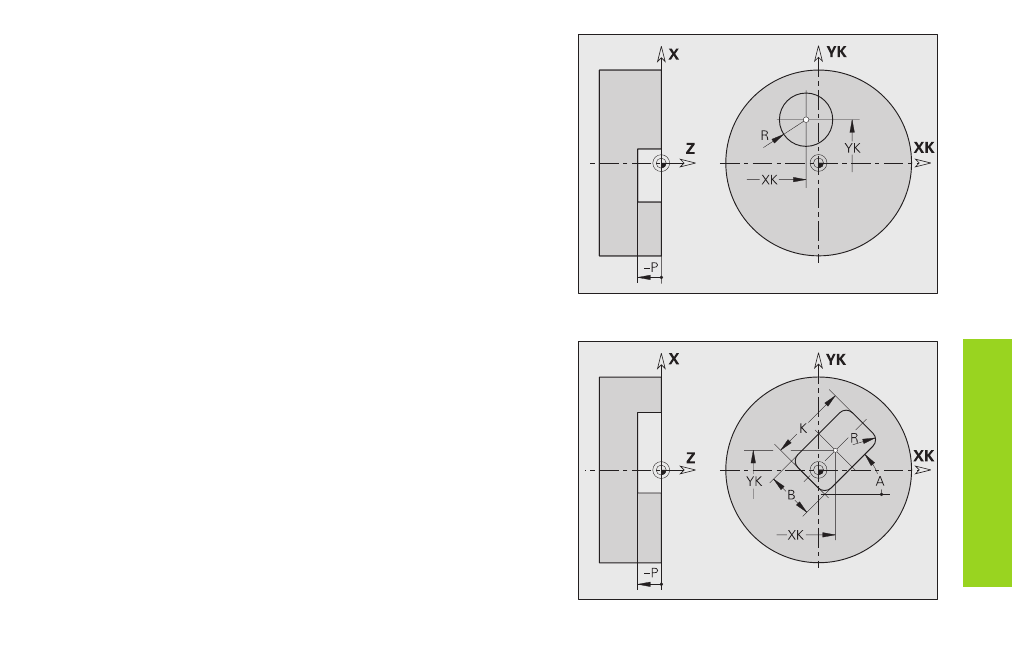

Círculo completo en la superficie frontal G304-Geo
G304 define un círculo completo en la superficie frontal/posterior.
Parámetros
XK,YK: Punto central del círculo
R:
Radio del círculo
P: Profundidad/altura – sin introducción: “P“ de G308
■ P<0: cajera
■ P>0: isla
Rectángulo en la superficie frontal G305-Geo
G305 define un rectángulo en la superficie frontal/posterior.
Parámetros
XK,YK: Punto central del rectángulo
A:
Ángulo del eje longitudinal (ref.: eje XK) – por defecto: 0°
K: Longitud del rectángulo
B: (Altura) Anchura del rectángulo
R: Bisel/redondeo – por defecto: 0
■ R>0: Radio de redondeo
■ R<0: Anchura del bisel
P: Profundidad/altura – sin introducción: “P“ de G308
■ P<0: cajera
■ P>0: isla
Figuras en la superficie frontal/ posterior del contorno
