71
Ciclos de torneado referidos al contorno

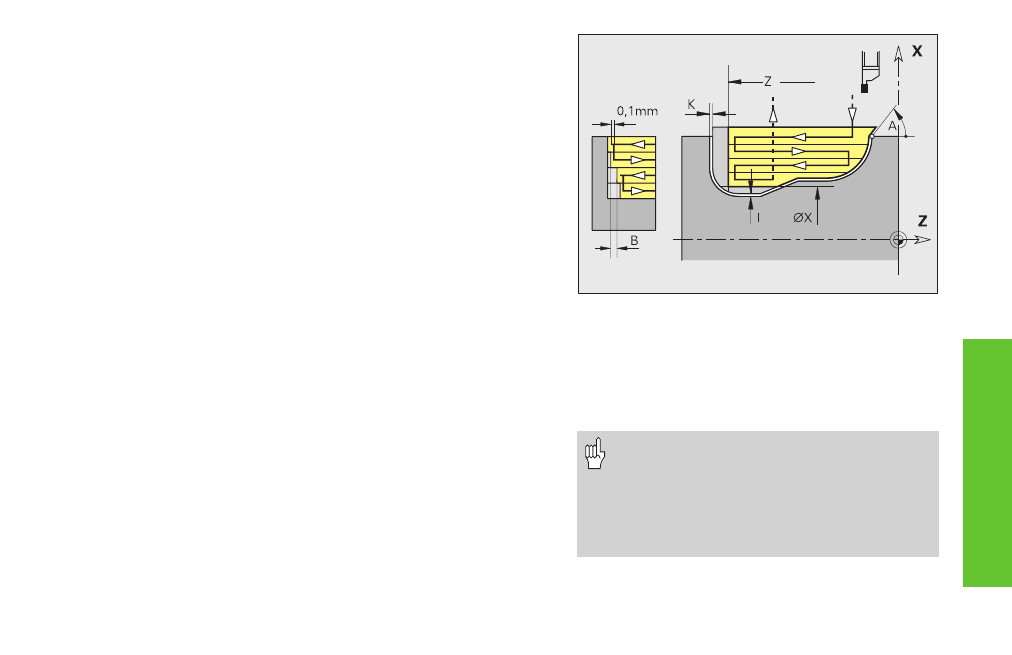

Torneado profundo G869
G869 mecaniza (profundiza) axial/radialmente el margen del contorno
descrito mediante “NS, NE" con movimientos de penetración y desbaste
alternativos.
Parámetros
NS, NE: números de frase inicial y final (referencia a la sección del
contorno)
P: paso de aproximacion máximo
R: Corrección de prof. de giro para acabado – por defecto: 0
I, K: Sobremedidas (demasías) (medida del diámetro I) – por defecto: 0
X/Z: Limitación del corte (medida del diámetro X)
A, W: Ángulo de entrada, ángulo de salida – por defecto: opuesto a la
direccion de penetración
Q: Desarrollo – por defecto: 0
■ Q=0: desbaste y acabado
■ Q=1: sólo desbaste
■ Q=2: sólo acabado
U: Torneado unidireccional – por defecto: 0
■ U=0: Torneado bidireccional
■ U=1: Torneado unidireccional en el sentido del contorno
H: Tipo de desplazamiento libre al final del ciclo – por defecto: 0
■ H=0: regreso al punto de partida (prof. axial: primero en
dirección Z, después en dirección X; prof. radial: primero en
dirección X- , después en dirección Z)
■ H=1: posiciona delante del contorno acabado
■ H=2: se eleva a la distancia de seguridad y se detiene
V: Identificación bisel/redondeo al inicio/final de la sección del
contorno – por defecto: 0
se mecaniza el bisel/redondeo:
■ V=0: al inicio y al final
■ V=1: al inicio
■ V=2: al final
■ V=3: no se mecaniza
O: Avance de profundización – por defecto:
avance activo
E: Avance de acabado – sin introducción: avance
activado
B: Anchura del desfase – por defecto: 0
• El ciclo G869 emplea herramientas del tipo
26*.
• Corrección del radio de la cuchilla: se
realiza
• Sobremedidas (G57/G58): se tienen en
cuenta
