Fresado
Fresado de contornos G840

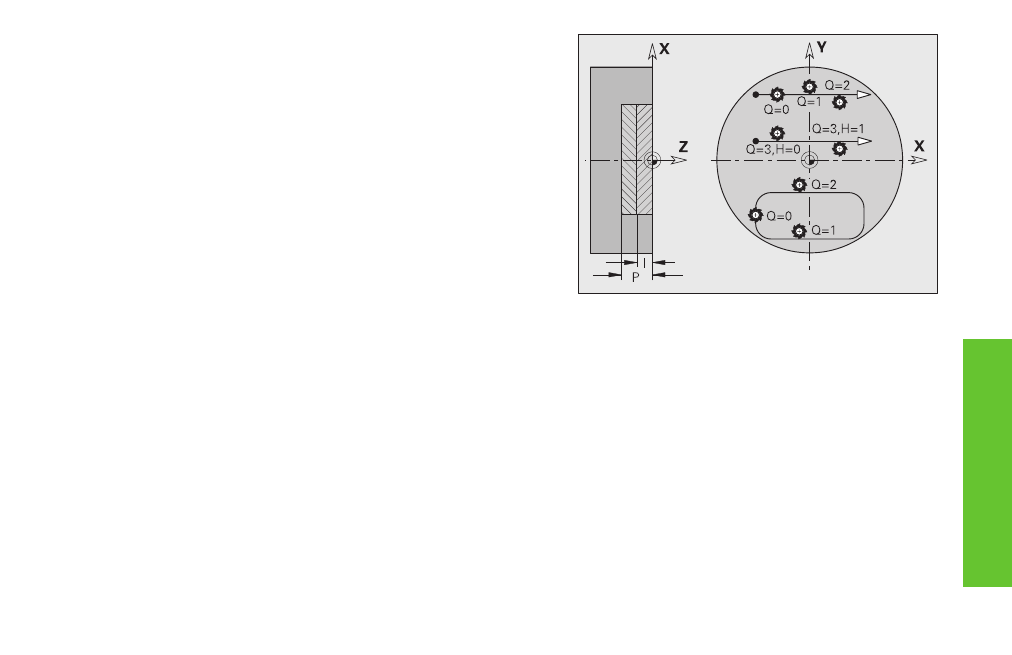

G840 fresa, realiza el acabado, graba o desbarba figuras o “contornos
libres“ (abiertos o cerrados).
Parámetros
Q:
Tipo de ciclo (= lugar de fresado)
■ Q=0: punto medio de fresado sobre el contorno (sin FRK)
■ Q=1 – contorno cerrado: fresado interior
■ Q=1 – contorno abierto: por la izquierda en la dirección del mecan.
■ Q=2 – contorno cerrado: fresado exterior
■ Q=2 – contorno abierto: por la derecha en la dirección del mecan
■ Q=3 (sólo en contornos abiertos): depende del “sentido de
rotación del fresado“ y del sentido de giro de la fresa, si el fresado
se realiza por la izquierda o por la derecha del contorno
NS: Número de frase – principio de la sección del contorno
■ Figuras: número de frase de la figura
■ “contorno libre“ (abierto o cerrado): primer elemento del
contorno (que no sea el punto de arranque)
NE: Número de frase – final de la sección del contorno
■ Figuras: sin introducción
■ contornos cerrados: no se precisa introducción
■ contornos abiertos: último elemento a fresar del contorno
■ Si el contorno se comp. de un sólo elem, no se precisa introducc.
H: Sentido de rotación del fresado – por defecto: 0
■ H=0: a contramarcha
■ H=1: marcha sincronizada
I: Aproximación (máxima) – sin introducción: Fresado en una aproxim.
F: Avance de aprox.(para aprox. en prof.) – por defecto: avance activado
E: Avance reducido para elem. circulares – sin introducc.: avance actual
