Figuras en el contorno de la sup. cil
índrica envolvente
Modelo circular en la superficie envolvente G412-Geo
G412 define un modelo circular sobre la superficie cilíndrica envolvente.
G412 actúa sobre el taladro/figura definidos en la frase siguiente
(G310..315, 317).
Instrucciones de programación
■ El taladro/figura se programa en la frase siguiente sin punto central -
excepción: ranura circular.
■ El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura - no a la definición del modelo.

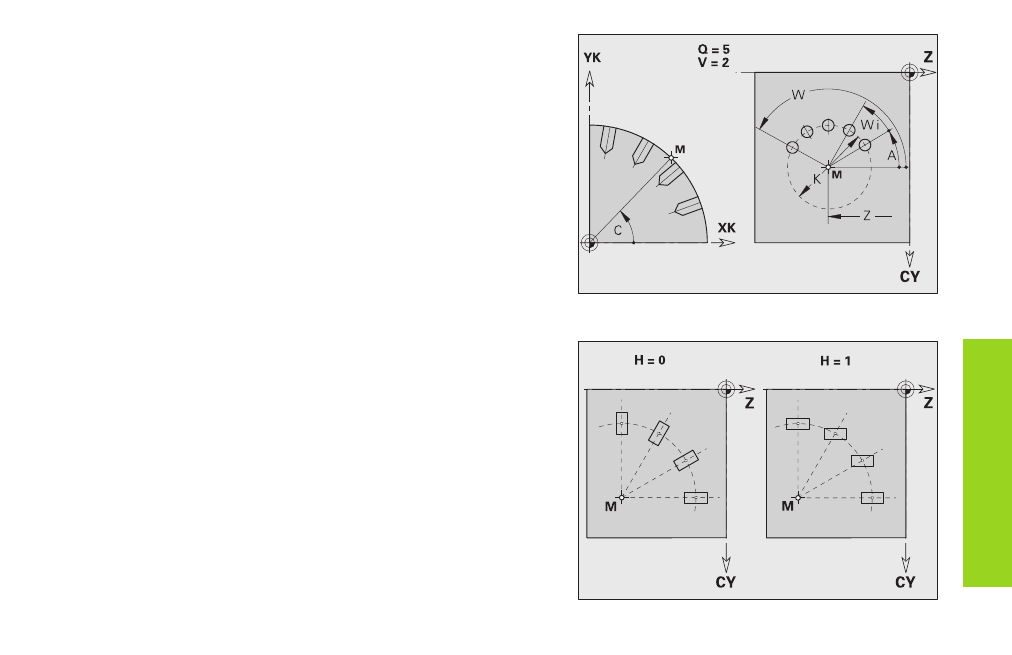

Parámetros
Q:
Número de figuras
K: Diámetro del círculo
A, W: Ángulo inicial, ángulo final – posición primera/última figura (ref.: eje
Z) – por defecto: A=0°; W=360°
Wi: Distancia entre dos figuras
V: Dirección (orientación) – por defecto: 0
■ V=0 – sin W: Subdivisión del círculo completo
■ V=0 – con W: Subdivisión sobre el arco de círculo más largo
■ V=0 – con Wi: El signo de Wi determina la dirección (Wi<0:
Modelo en sentido horario)
■ V=1 – con W: Modelo en sentido horario
■ V=1 – con Wi: Modelo en sentido horario (el signo de Wi no
tiene significado)
■ V=2 – con W: Modelo en sentido antihorario
■ V=2 – con Wi: Modelo en sentido antihorario (el signo de Wi no
tiene significado)
Z, C: Posición, ángulo del punto central del modelo
H:
Posición de las figuras – por defecto: 0
■ H=0: posicion normal – las figuras giran alrededor del punto
central del círculo (rotación)
■ H=1: posicion original – la posición de la figura referida al
sistema de coordenadas no varía (translación)
