Rosca (general) G37-Geo
G37 define los tipos de roscado que se citan. Los roscados se
encadenan mediante la programación de varias frases G01/G37
sucesivas.
Parámetros
Q:
Tipo de roscado – por defecto: 1
■ Q=1: Roscado fino ISO métrica (DIN 13 2ª parte, fila 1)
■ Q=2: Roscado ISO métrica (DIN 13 1ª parte, fila 1)
■ Q=3: Roscado cónico ISO métrica (DIN 158)
■ Q=4: Roscado fino cónico ISO (DIN 158)
■ Q=5: Roscado de trapecio métrica ISO (DIN 103 2ª parte, fila 1)
■ Q=6: Roscado de trapecio plano métrica (DIN 308 2ª parte, fila 1)
■ Q=7: Roscado de sierra métrica (DIN 13 2ª parte, fila 1)
■ Q=8: Roscado redondo cilíndrico (DIN 405 1ª parte, fila 1)
■ Q=9: Roscado Whitworth cilíndrico (DIN 259)
■ Q=10: Roscado Whitworth cónico (DIN 2999)
■ Q=11: Roscado de tubo Whitworth (DIN 2999)
■ Q=12: Roscado sin normalizar
■ Q=13: UNC roscado grueso US
■ Q=14: UNF roscado fino US
■ Q=15: UNEF roscado extrafino US
■ Q=16: NPT roscado de tubo US cónico
■ Q=17: NPTF roscado de tubo Dryseal cónico US
■ Q=18: NPSC roscado de tubo cilíndrico US con lubricante
■ Q=19: NPFS roscado de tubo cilíndrico US sin lubricante
F: Paso de roscado – debe indicarse cuando Q=1, 3..7, 12.
P: Profundidad de roscado – sólo se indica cuando Q=12
K: Longitud de marcha por inercia (en roscados sin tallado) –
por defecto: 0
Elementos de formas para la descripci
ó
n del contorno
• Delante de G37 debe programarse un
elemento lineal del contorno como
elemento de referencia.
• La rosca se mecaniza con G31.
• Cuando se trata de roscados normalizados el CNC
PILOT determina los parámetros P,R, A y W.
• Cuando quieren emplearse parámetros
individualmente se utiliza Q=12.

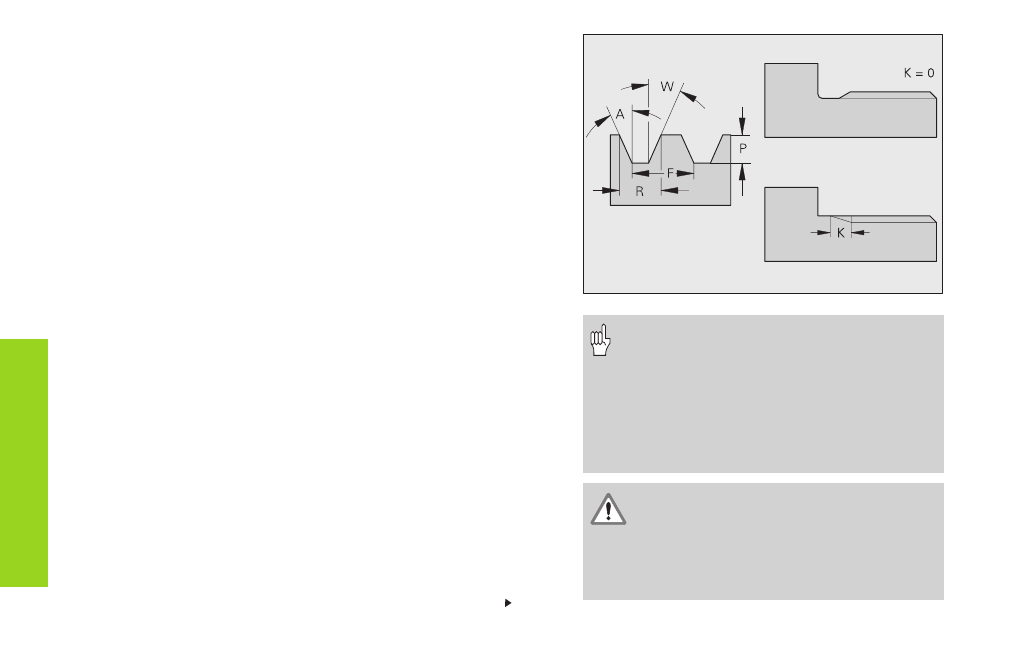

La rosca se realiza a lo largo del elemento de
referencia. En los mecanizados sin tallado de
rosca debe programarse otro elemento lineal,
para que el CNC PILOT pueda ejecutar el
sobrepaso de la rosca sin colisionar.
Continuación en la página siguiente
