Pieza de fundición G21-Geo
G21 genera el contorno del bloque de la pieza desde el contorno de la
pieza acabada – más la “sobremedida equidistante P“.
Parámetros
P:
Sobremedida equidistante (referencia: Contorno de la pieza acabada)
Q: Taladro sí/no – por defecto: Q=0
■ Q=0: sin taladro
■ Q=1: con taladro

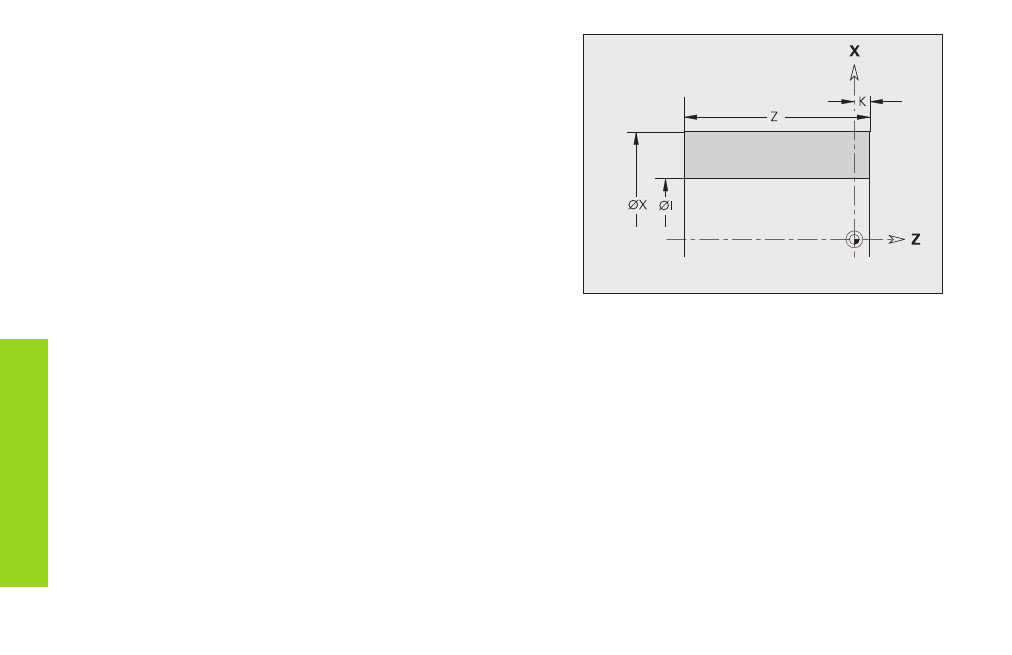

Pieza de mandril cilíndrica/tubo G20-Geo
G20 define el contorno de un cilindro/cilindro hueco.
Parámetros
X:
■ Diámetro del cilindro/cilindro hueco
■ Diámetro de la circunferencia del bloque de la pieza con varios
lados
Z: Longitud del bloque de la pieza
K: Canto derecho (distancia del cero pieza al canto derecho)
I: Diámetro interior en los cilindros huecos
Descripci
ó
n del bloque de la
pieza
