Taladro (céntrico) G49-Geo

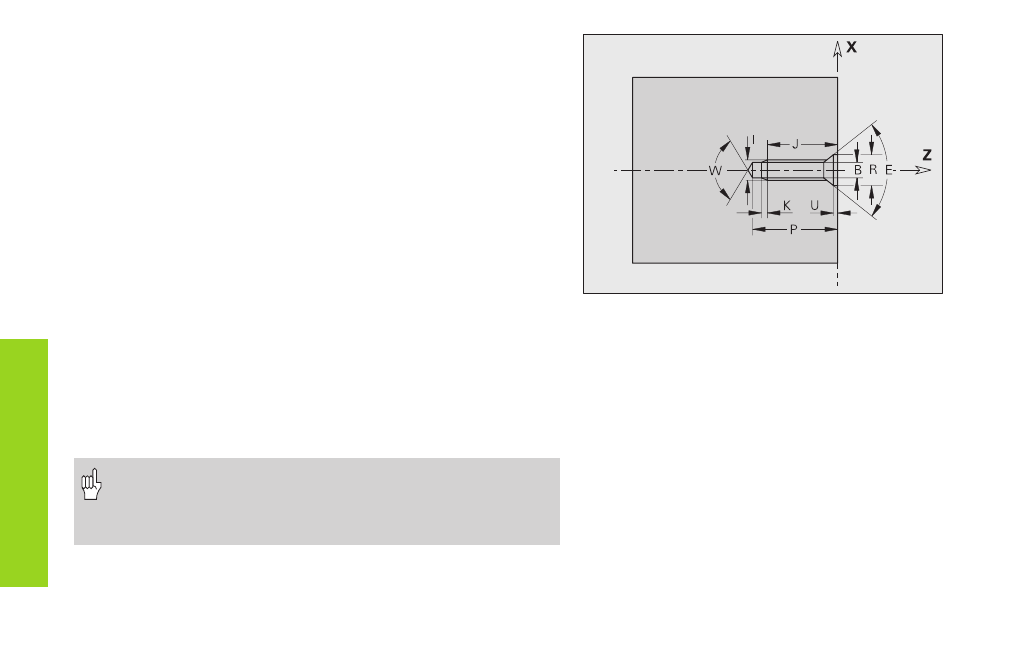

G49 define un taladro individual con profundización y roscado en el
centro de giro (superficie frontal o posterior).
Parámetros
Z:
Posición del inicio del taladro (punto de referencia)
B: Diámetro del taladro
P: Profundidad del taladro (sin punta del taladro)
W: Ángulo de la punta – por defecto: 180°
R: Diámetro de avellanado
U: Profundidad de avellanado
E: Ángulo de avellanado
I: Diámetro de rosca
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por inercia)
F: Paso de roscado
V: Roscado a izquierdas o a derechas– por defecto: 0
■ V=0: Roscado a derechas
■ V=1: Roscado a izquierdas
A: Ángulo (posición del taladro) – por defecto: 0
■ A=0: Parte frontal
■ A=180: Parte posterior
O: Diámetro de centraje
• G49 se programa en la sección “PIEZA ACABADA“ (no en la
sección “FRONTAL“ o “POSTERIOR“).
• El contorno definido con G49 se mecaniza con G71...G74.
Elementos de formas para la descripci
ó
n del contorno
