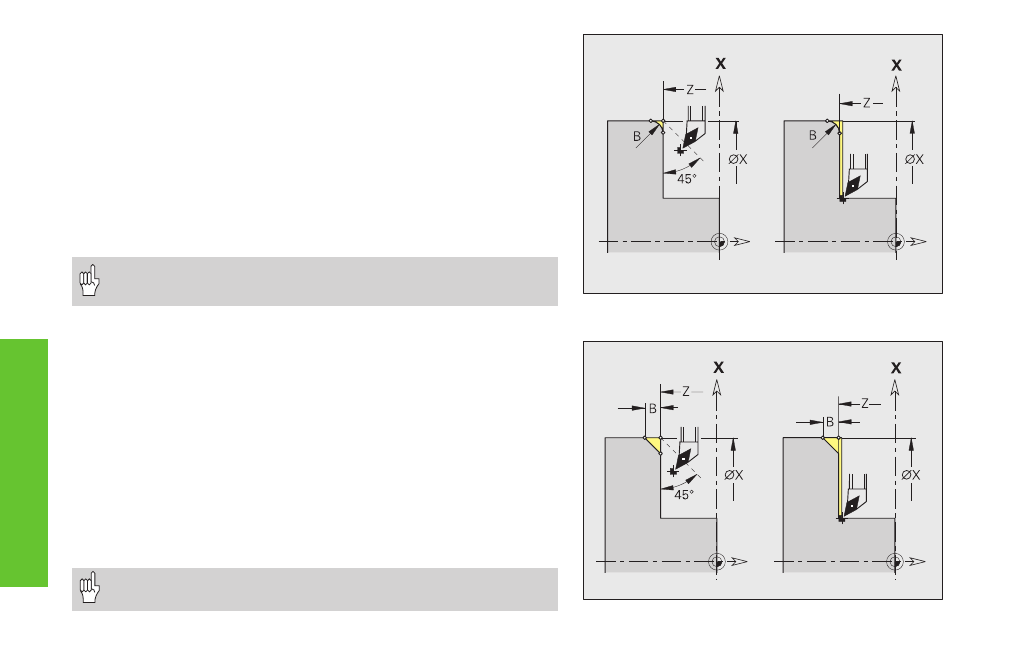

Ciclo del radio G87
G87 genera radios de transición en esquinas interiores y exteriores
rectangulares paralelas al eje. La dirección del redondeo se obtiene de la
“posición/direccion del mecanizado“ de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
hta. se encuentra antes de la ejecución del ciclo sobre la coordenada X o
Z del punto de la esquina.
Parámetros
X, Z: Punto de la esquina (X medida del diámetro)
B
Radio
E Avance reducido – sin introducción: Avance activado
• Corrección del radio de la cuchilla: se realiza
• Sobremedidas: no se calculan
Ciclo de bisel (chaflán) G88
G88 genera biseles en las esquinas interiores y exteriores rectangulares
paralelas al eje. La dirección del bisel se obtiene de la “posición/dirección
del mecanizado“ de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
herramienta se encuentra antes de la ejecución del ciclo sobre la
coordenada X o Z del punto de la esquina.
Parámetros
X, Z: Punto de la esquina (X medida del diámetro)
B
Anchura del bisel
E Avance reducido – sin introducción: Avance activado
• Corrección del radio de la cuchilla: se realiza
• Sobremedidas: no se calculan
Ciclos de torneado simples
