74
Ciclos de roscado
Ciclo de roscado G31
G31 mecaniza roscas definidas con G24-, G34- o G37-Geo. G31
mecaniza también roscas encadenadas y de varias entradas.
Longitud del recorrido inicial, longitud de sobrepaso: Si no se
programan “B, P“, el CNC PILOT calcula la longitud de los tallados
cercanos o de las profundizaciones. Si no existen tallados/
profundizaciones, se utilizan “Recorrido inicial de la rosca y longitud de
marcha por inercia“ del parámetro de mecanizado 7
Parámetros
NS:
Número de frase (referencia al elemento básico G1-Geo de la
descripción del contorno de la rosca)
I: paso de aproximación máximo
B, P: longitud del recorrido inicial, longitud de sobrepaso
D:
Sentido de corte (ref.: dirección de definición del elemento básico)
– por defecto: 0;
■ D=0: la misma dirección
■ D=1: dirección opuesta
V: Tipo de aproximación – por defecto: 0;
■ V=0: arranque de viruta transversal constante en todos los cortes
■ V=1: aproximación constante
■ V=2: con subdivisión de corte restante – Si la división de la
profundidad de la rosca/aproximación da como resultado un resto,
dicho “resto“ es válido para la primera aproximación. El “último
corte“ se subdivide en cortes de 1/2, 1/4 y 1/8.
■ V=3: sin subdivisión del resto – la aproximación se calcula del
paso y de las revoluciones

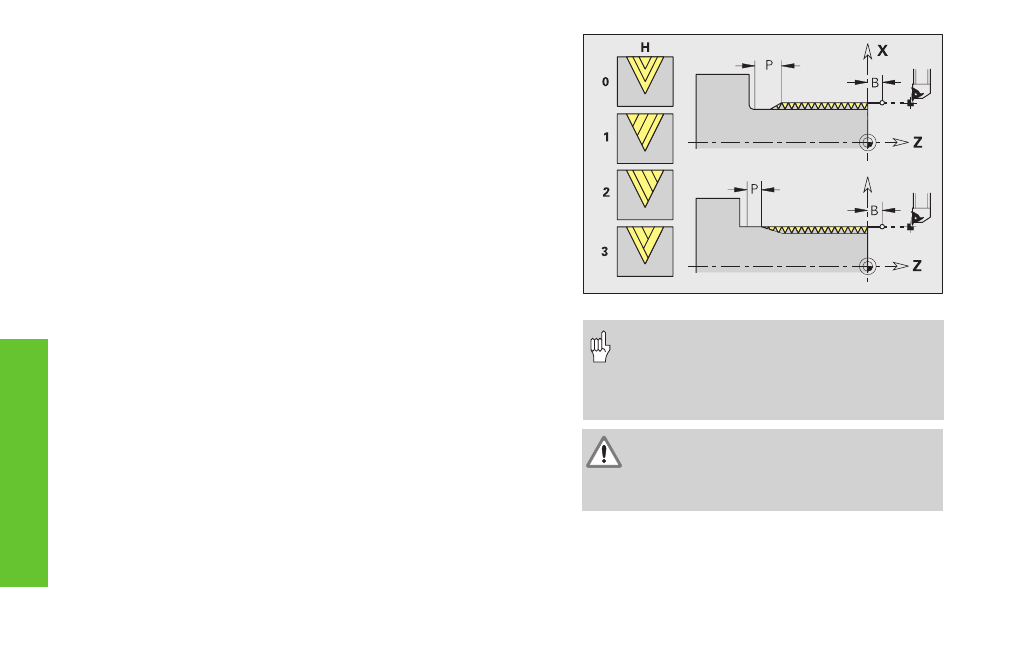

H: Tipo de desfase – por defecto: 0
■ H=0: sin desfase
■ H=1: desfase desde la izquierda
■ H=2: desfase desde la derecha
■ H=3: desfase alternativo derecha/izquierda
Q: Núm. de recorridos vacios después del último corte – por defecto: 0
C: Ángulo de arranque – por defecto: 0
• La “parada del avance“ actúa al final de un
roscado.
• El override del avance no está activado.
• ¡No utilizar el override del cabezal cuando
está desconectado el control previo!
¡Atención: peligro de colisión!
Cuando la “longitud de sobrepaso P“ es demas
grande existe peligro de colisión. La long. de
sobrepaso se comprueba en la simulación.
