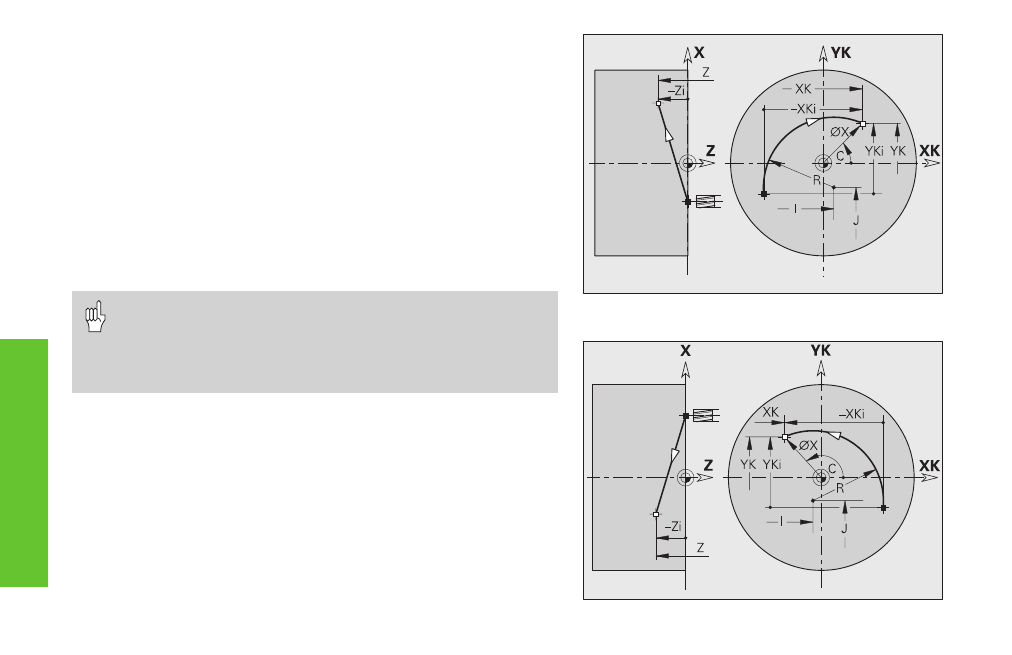

Arco de círculo en la sup. frontal/posterior G102 / G103
La hta. se desplaza según un círculo y con un avance al “punto final“.
Parámetros
X, C: punto final, ángulo final
XK,YK: punto final
R:
radio
I, J:
punto central (en coordenadas cartesianas)
Z:
profundidad final – por defecto: posición actual de Z
H:
Plano del círculo (plano de mecanizado) – por defecto:
■
H=0, 1: mecanizado normal en la superf. (plano XY)
■
H=2: mecanizado en el plano YZ
■
H=3: mecanizado en el plano XZ
K:
punto central (dirección Z) – sólo cuando H=2, 3
• Se programan X, C o XK, YK.
• Programar el “punto central“ o el “radio“.
• Introducción del radio: Sólo son posibles arcos de círculo
180°
• Si el punto final se encuentra en el origen de coordenadas, se
programa XK=0 y YK=0.
Arco de círculo G102
Arco de círculo G103
Mecanizado de la superficie
frontal/posterior
