Polígono regular sobre superficie cilíndrica envolvente
G317-Geo

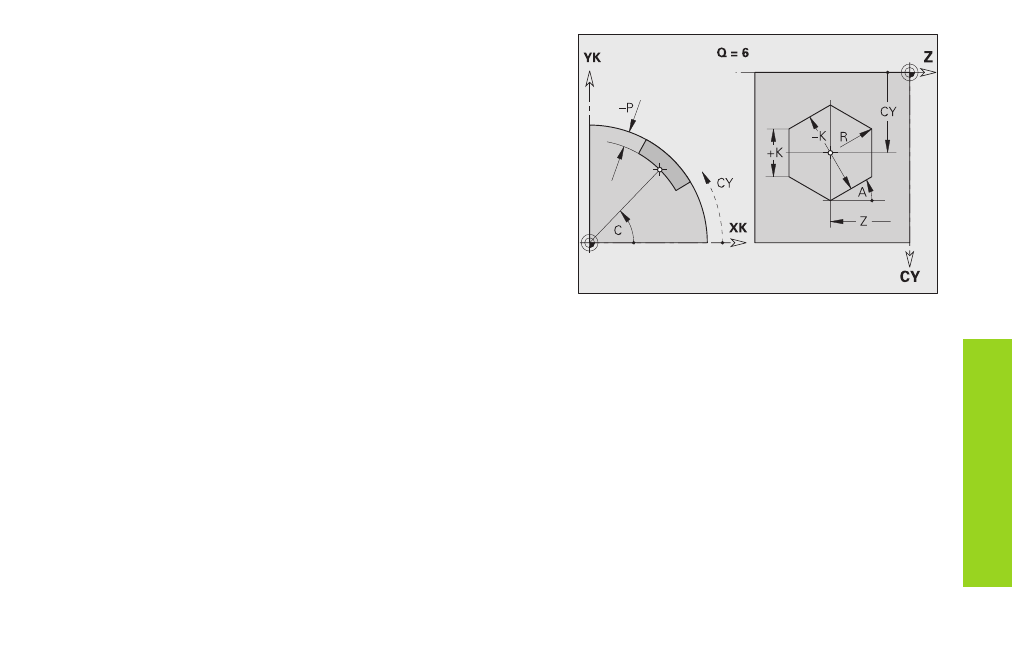

G317 define un polígono regular sobre la superficie cilíndrica envolvente.

Parámetros
Z, C: Punto central del polígono (posición, ángulo)
CY:

Ángulo como “cota de recorrido“

Q:

Número de cantos (Q

‡3)

A:

Ángulo a uno de los lados del polígono (ref.: eje Z) – por defecto: 0°

K:

Longitud de la arista

■

K>0: longitud de la arista

■

K<0: diámetro interior del círculo

R:

Bisel/redondeo – por defecto: 0

■

R>0: radio de redondeo

■

R<0: anchura del bisel

P:

Profundidad de la cajera – sin introducción: “P“ de G308

Figuras en el contorno de la

sup. cil

índrica envolvente
