Figuras en la superficie frontal/ posterior del contorno

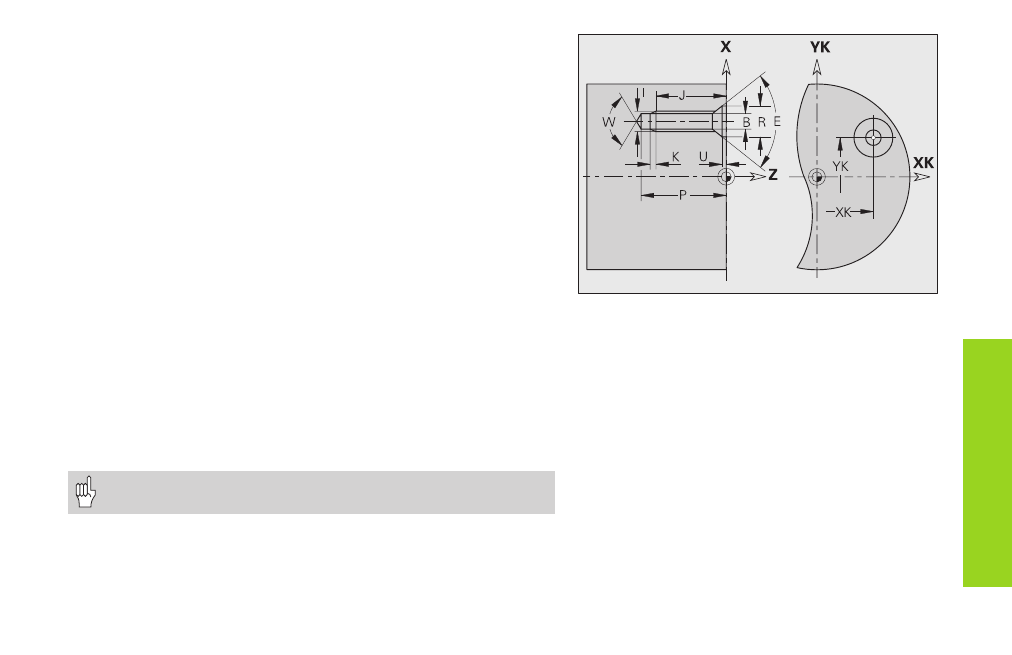

Taladro en la superficie frontal G300-Geo
G300 define un taladro con profundización y un roscado sobre la
superficie frontal/posterior.
Parámetros
XK,YK: Punto central del taladro
B:
Diámetro del taladro
P: Profundidad del taladro (sin punta del taladro)
W: Ángulo de la punta – por defecto: 180°
R: Diámetro de avellanado
U: Profundidad de avellanado
E: Ángulo de avellanado
I: Diámetro de la rosca
J: Profundidad de la rosca
K: Entrada de rosca (longitud de marcha por inercia)
F: Paso de roscado
V: Roscado a izquierdas o a derechas – por defecto: 0
■ V=0: Roscado a derechas
■ V=1: Roscado a izquierdas
A: Ángulo (ref: eje Z)
■ Parte frontal – por defecto: 0° (margen: –90° < A < 90°)
■ Parte posterior – por defecto: 180° (margen: 90° < A < 270°)
O: Diámetro de centraje
Con G71...G74 mecanizar los taladros definidos con G300-Geo.
