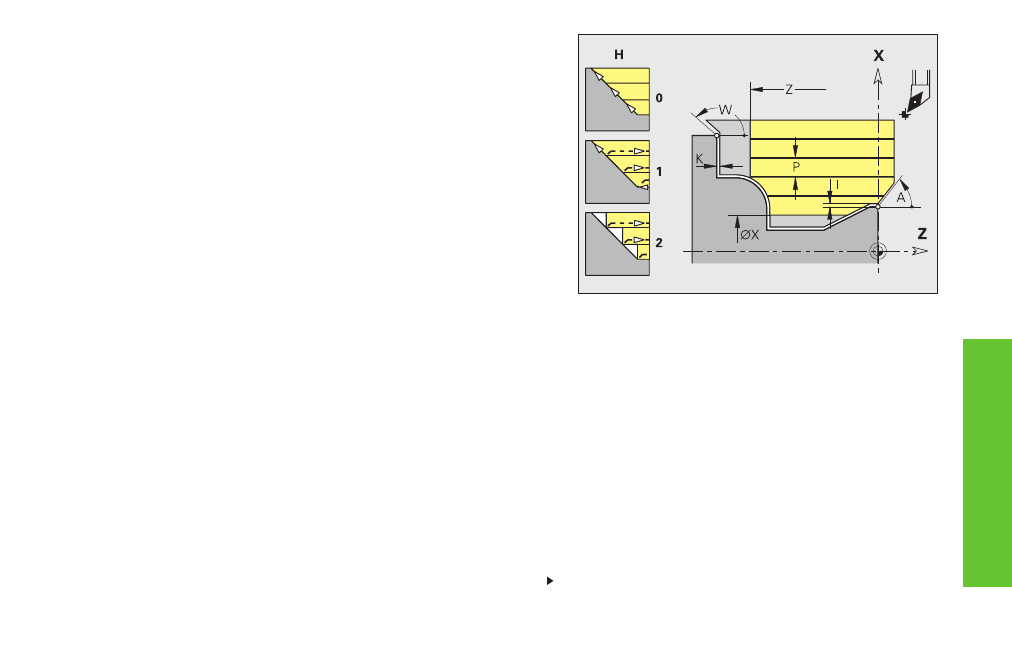

Desbaste longitudinal G810 / desbaste transversal G820
G810/G820 mecaniza (desbasta) el margen del contorno definido
mediante “NS, NE“.
Parámetros
NS, NE: números de frase inicial y final (referencia a la sección del
contorno)
P: paso de aproximación máximo
I, K: sobremedidas (I medida del diámetro) – por defecto: 0
E: Comportamiento de profundización
■ E=0: los contornos descendentes no se mecanizan
■ E>0: avance de profundización
■ si no se programa: el avance se reduce en relación al ángulo de
profundización – máximo un 50%
X/Z: Limitación del corte (medidadel diámetro X)
H: Tipo de salida – por defecto: 0
■ H=0: mecaniza tras cada corte a lo largo del contorno
■ H=1: se eleva según un ángulo de 45°; suavización del contorno
tras el último corte
■ H=2: se eleva según un áng. 45°– sin suavización del cont. (ref.: eje Z)
■ G810 – por defecto: 0°/180° (paralelo al eje Z)
■ G820 – por defecto: 90°/270° (perpendicular al eje Z)
W: Ángulo de salida (ref.: eje Z)
■ G810 – por defecto: 90°/270° (perpendicular al eje Z)
■ G820 – por defecto: 0°/180° (paralelo al eje Z)
Q: Tipo de libre desplazamiento al final del ciclo – por defecto: 0
■ Q=0: regreso al punto de partida (G810: primero dirección X-
después Z; G820: primero dirección Z- después X)
■ Q=1: se posiciona delante del contorno acabado
■ Q=2: se eleva a la distancia de seguridad y se detiene
Desbaste longitudinal del contorno G810
Continuación en la página siguiente
Ciclos de torneado referidos al contorno
