86

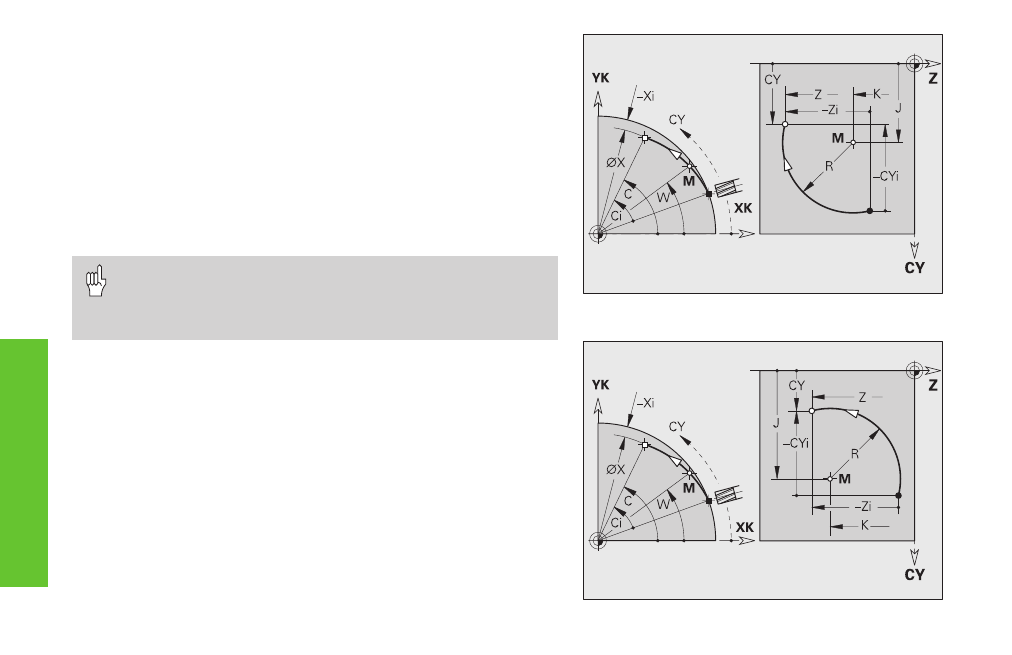

Superficie cilíndrica envolvente G112 / G113
La hta. se desplaza según un círculo y con un avance al “punto final“.
Parámetros
Z, C: punto final, ángulo final
CY:
punto final como medida del recorrido (ref.: desarrollo de la sup.
cilíndrica envolv. con diámetro de ref. G120)
R: radio
K, W: posición, ángulo del punto central
J:
posición del punto central como medida del recorrido (ref.: sup.
cilíndrica envolvente desarrollada con diámetro de ref. G120)
X: prof. final (medida del diámetro) – por defecto: posición actual de X
• Se programan Z, C o Z, CY o bien K, W o K, J.
• Programar el “punto central“ o el “radio“.
• Cuando se progr. el “radio": sólo son posibles arcos de círculo de
† 180°.
Arco de círculo G112
Arco de círculo G113
Mecanizado de superficies cil
índricas
