Recorrido en un contorno giratorio G1-Geo

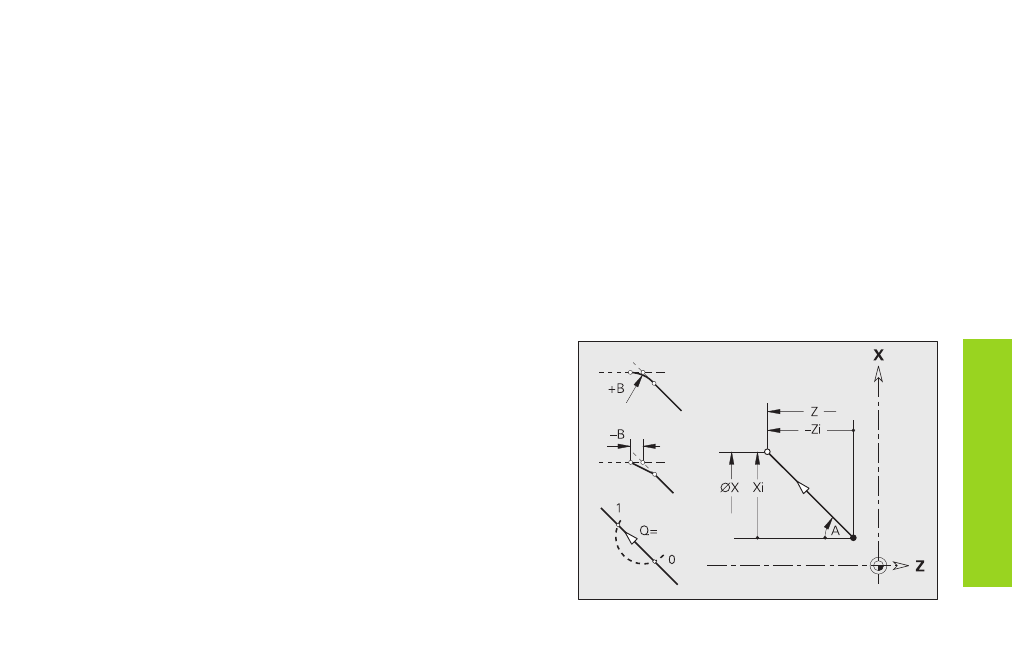

G1 define un recorrido en el contorno.
Parámetros
X, Z: Punto final (medida del diámetro X)
A:
Ángulo del eje giratorio – dirección angular: véase figura auxiliar
Q: Eleccion del punto de corte – por defecto: 0
■ Q=0: pto. de corte próximo
■ Q=1: pto. de corte alejado
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: sin transición tangente
■ B>0: radio de redondeo
■ B<0: anchura del bisel
E: Factor de avance especial (0 < E † 1) – por defecto: 1
(avance especial = avance activado * E)
Elementos b
á
sicos para la
descripci
ó
n del contorno
Punto de partida de un contorno giratorio G0-Geo
G0 define el punto inicial de un contorno giratorio.
Parametros
X, Z: Punto inicial del contorno (medida del diámetro X)
