17

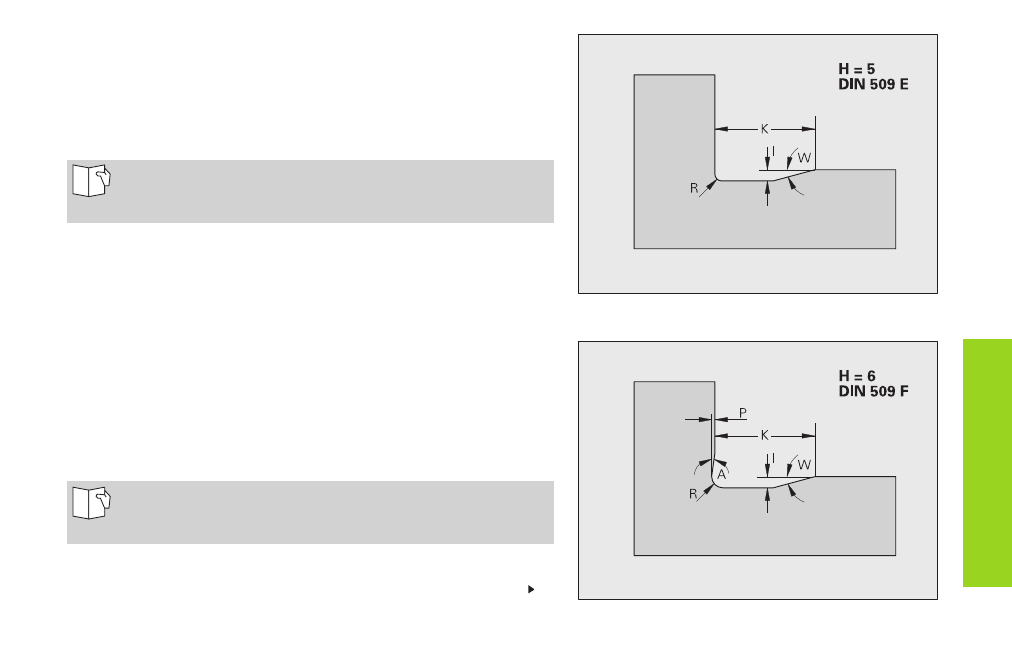

Tallado DIN 509 E (H=0, 5)
Tallado DIN 509 F (H=6)
Tallado DIN 509 E (H=0, 5)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en ambas esquinas de la entalladura)
W: Ángulo de la entalladura
Si no se programan los parámetros el CNC PILOT calcula los
valores en relación al diámetro (véase en el modo de empleo el
capítulo “9.1.2 Parámetros de tallado DIN 509 E“).
Tallado DIN 509 F (H=6)
Parámetros
I:
Profundidad en penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en ambas esquinas de la entalladura)
P: Prof. de refrentado
W: Ángulo de la entalladura
A: Ángulo transversal
Si no se programan los parámetros el CNC PILOT calcula los
valores en relación al diámetro (véase en el modo de empleo el
capítulo “9.1.3 Parámetros de tallado DIN 509 F“).
Continuación en la página siguiente
Elementos de formas para la descripci
ó
n del contorno
