40
Figuras en el contorno de la sup. cil
índrica envolvente

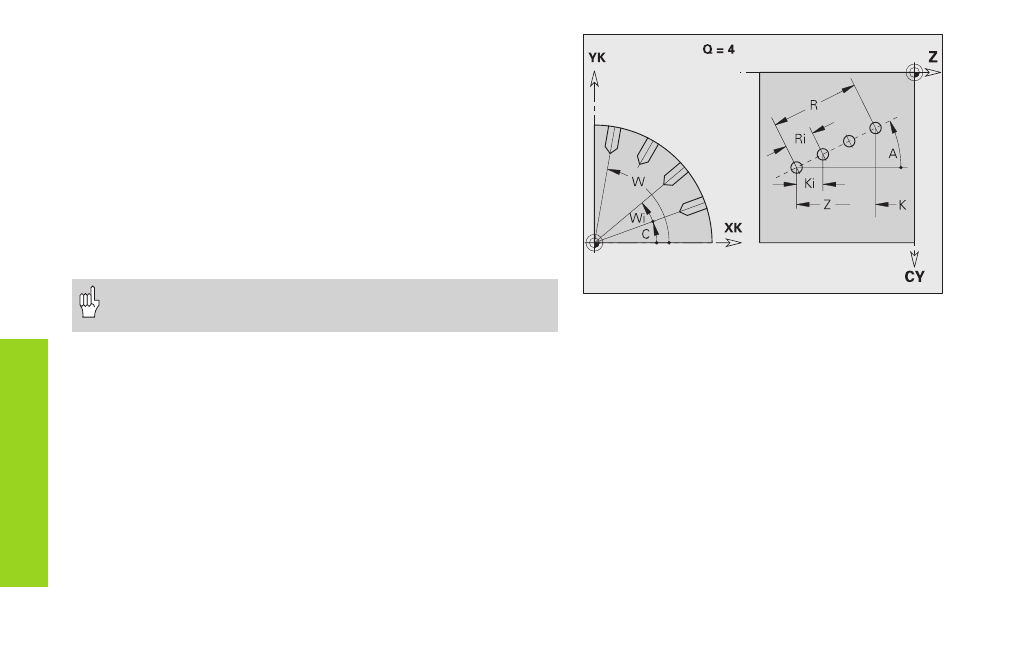

Modelo lineal sobre superficie cilíndrica G411-Geo
G411 define un modelo lineal sobre una sup. cilíndrica envolv. G411 actúa
sobre el taladro/figura definidos en la frase sigu. (G310..315, 317).
Parámetros
Q:
Número de figuras
Z, C: Punto inicial, ángulo inicial del modelo
K, W: Punto final, ángulo final del modelo
Ki:
Distancia entre las figuras (en la dirección Z)
Wi: Distancia angular entre las figuras
A: Ángulo del eje longitudinal del modelo (ref.: eje Z)
R: Longitud total del modelo
Ri: Distancia entre dos figuras (distancia entre modelos)
Cuando se programan “Q, Z y C“ los taladros/figuras se
distribuyen de forma regular sobre toda la periferia.
