Programación: Principios básicos, Gestión de ficheros
3.2 Abrir programas e introducir datos
3
96
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

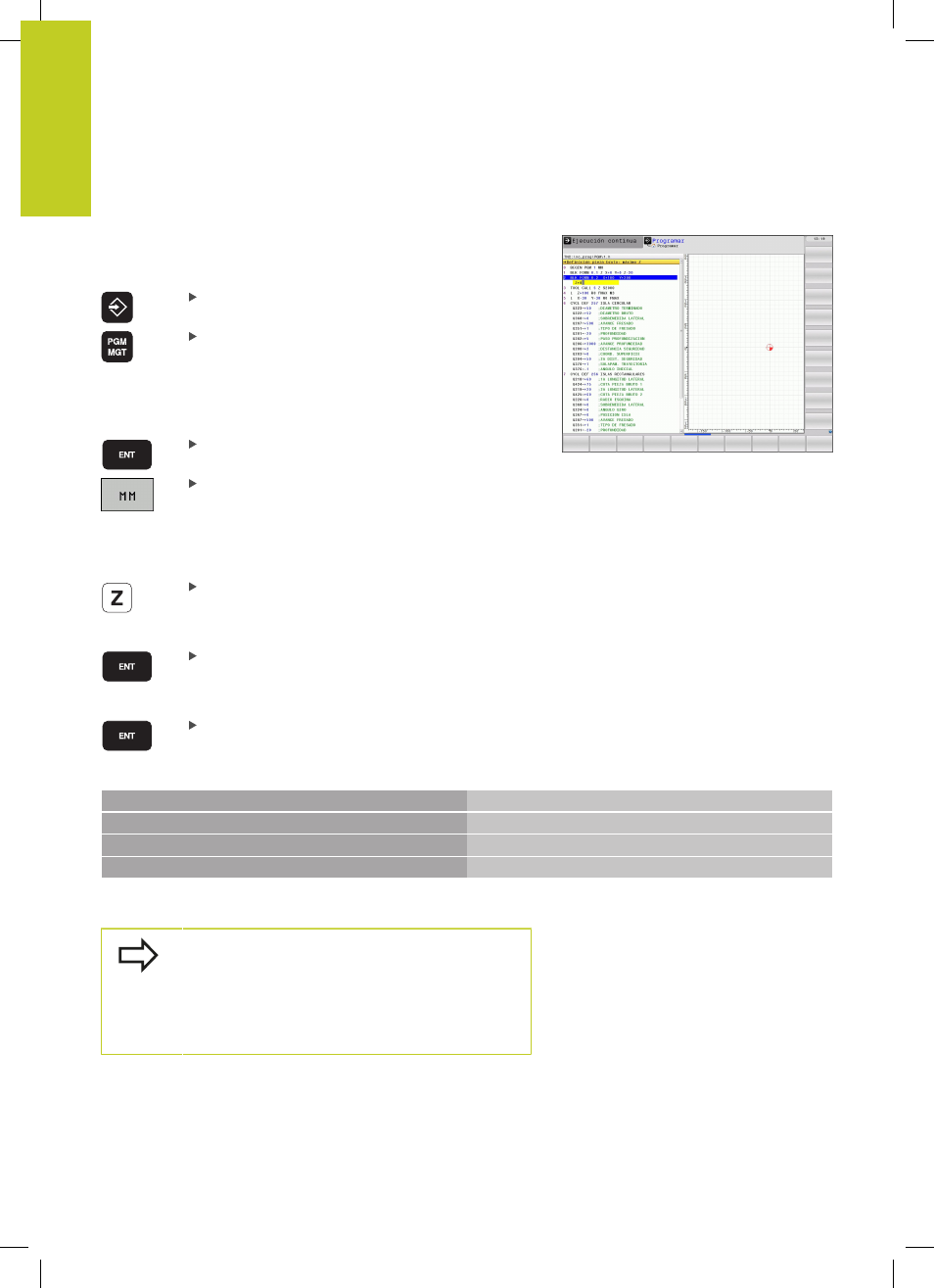

Abrir nuevo programa de mecanizado
Un programa de mecanizado se introduce siempre en el modo
de funcionamiento
PROGRAMAR. Ejemplo de la apertura de un
programa:
Seleccionar el modo de funcionamiento
PROGRAMACIÓN
Iniciar la gestión de ficheros: Pulsar la tecla PGM
MGT
Seleccionar el directorio en el cual se quiere memorizar el nuevo
programa:
NOMBRE DEL FICHERO = ALT.H
Introducir el nuevo nombre del programa y
confirmar con la tecla ENT
Seleccionar la unidad métrica: Pulsar la softkey
MM o PULG. El TNC cambia a la ventana del
programa y abre el diálogo para la definición del
BLK-FORM (bloque)
PLANO MECANIZADO EN GRÁFICA: XY
Introducir el eje del cabezal, p.ej., Z
DEFINICIÓN DE LA PIEZA EN BRUTO: MÍNIMO
Introducir sucesivamente las coordenadas X-, Y-
y Z del punto MÍN, confirmar con la tecla ENT
DEFINICIÓN DE LA PIEZA EN BRUTO: MÁXIMO
Introducir sucesivamente las coordenadas X-, Y-
y Z del punto MÁX, confirmar con la tecla ENT
Ejemplo: Visualización del BLK-Form en el programa NC
0 INICIO PGM NUEVO MM Principio del programa, nombre, unidad de medida
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Eje del cabezal, coordenadas del punto MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordenadas del punto MAX
3 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida
El TNC genera automáticamente los números de frase, así como
las frases
BEGIN y END.
¡Si no se quiere programar la definición del bloque de
la pieza, interrumpir el diálogo en
Plano mecanizado
en gráfico: XY con la tecla DEL!
El TNC sólo puede representar el gráfico, cuando la
página más pequeña mide al menos 50 µm y la más
grande un máximo de 99 999,999 mm.
