Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
258
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

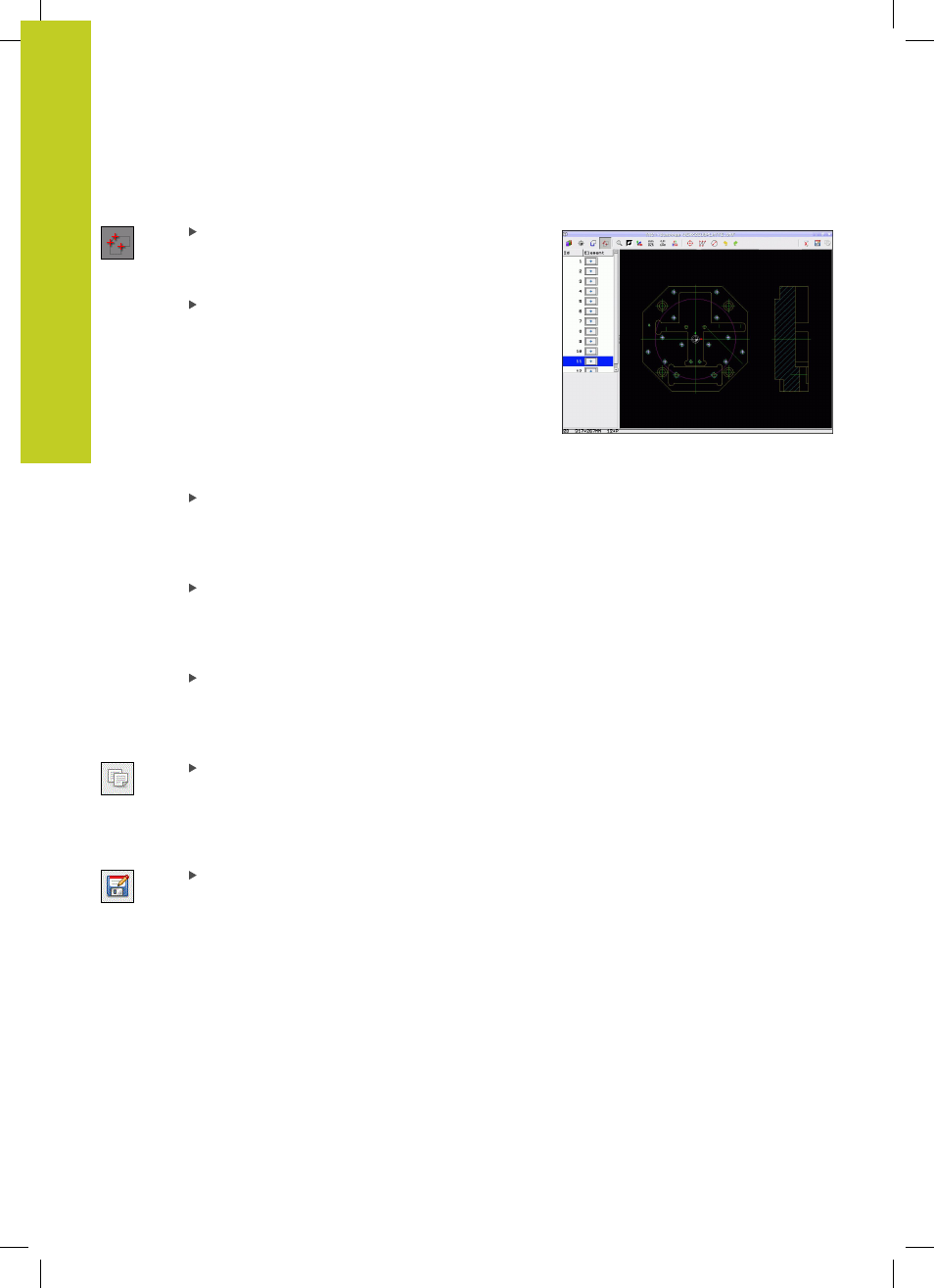

Selección individual
Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha
se vuelve activa para la selección de posición
Para seleccionar una posición de mecanizado:
pulsar con el botón izquierdo del ratón sobre
el elemento deseado: el TNC visualiza con
un asterisco las posiciones de mecanizado
seleccionables que se encuentran en el elemento
seleccionado. Pulsar sobre uno de los asteriscos:
el TNC acepta la posición seleccionada en la
ventana izquierda (visualización de un punto).
Si se pulsa sobre un círculo, el TNC toma el
punto medio directamente como posición de
mecanizado
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
pulsando de nuevo sobre el elemento en la
ventana derecha mientras pulsa a la vez la tecla
CTRL (hacer clic dentro dentro de la selección).
Si desea determinar la posición de mecanizado
mediante un corte de dos elementos, pulsar
sobre el primer elemento con el botón izquierdo
del ratón: el TNC visualiza con un asterisco las
posiciones de mecanizado seleccionables
Pulsar sobre el segundo elemento (recta, círculo
completo o círculo) con el botón izquierdo del
ratón: el TNC acepta el punto de intersección
de los elementos en la ventana izquierda
(visualización de un punto)
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia
del TNC, a fin de posteriormente poder
introducir el contorno en un programa de
diálogo conversacional (Klartext) como frase de
posicionamiento con llamada a ciclo.
Memorizar las posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: nombre
del fichero DXF. Si el nombre del fichero DXF
contiene diéresis o espacios en blanco, el TNC
sustituye dichos caracteres por un guión bajo.
Alternativamente, se puede seleccionar el tipo
de fichero: tablas de puntos (
.PNT), tablas de
generador de muestras ( .HP) o programa de
diálogo en lenguaje conversacional ( .H). En el
caso de que las posiciones de mecanizado se
almacenen en un programa de diálogo en lenguaje
conversacional, el TNC genera para cada posición
de mecanizado una frase lineal separada con
llamada a ciclo (
L X... Y... M99). Asimimo, dicho
programa se puede transmitir y procesar en
controles numéricos antiguos.
