Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de programación
8
278
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

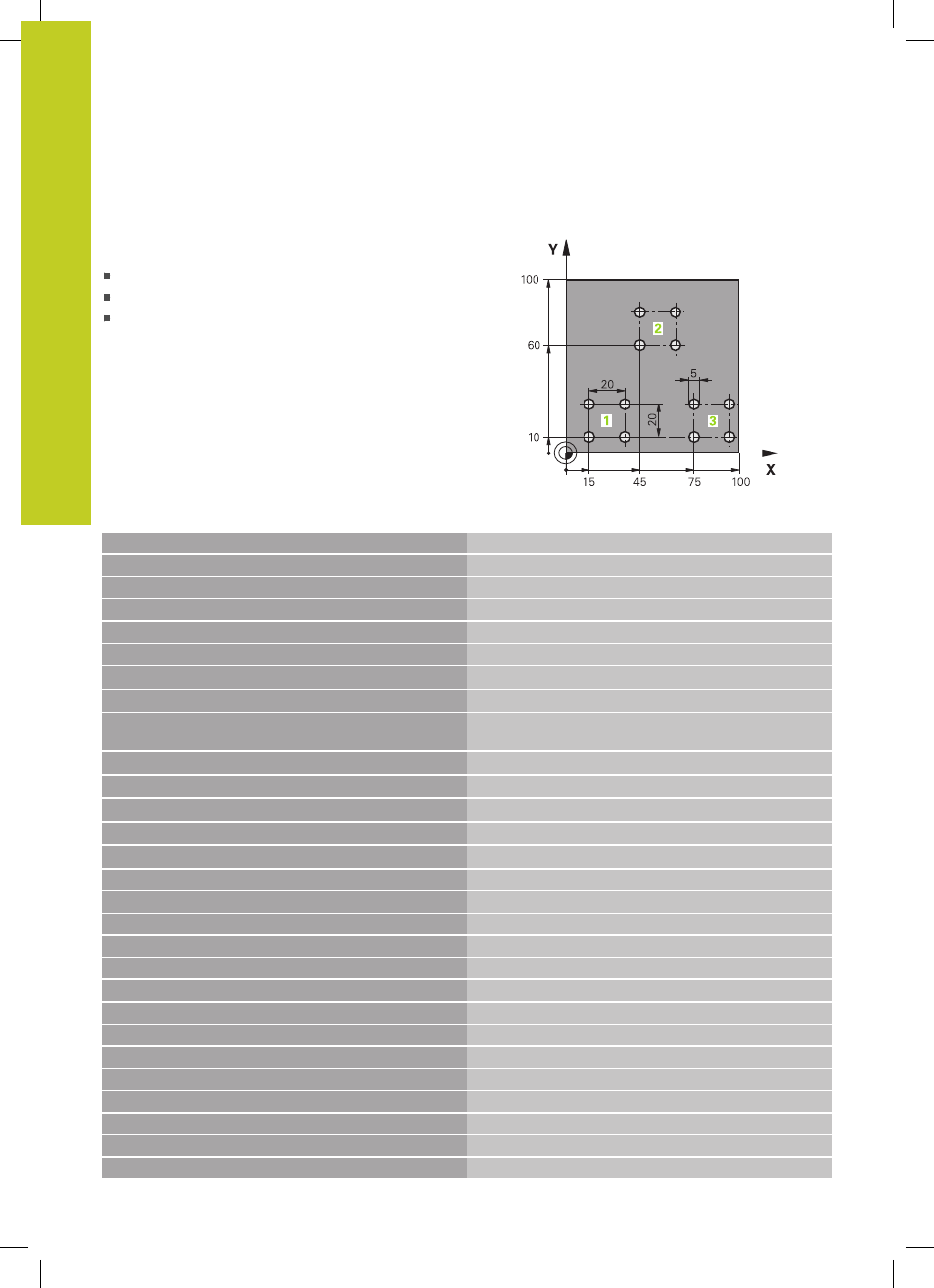

Ejemplo: Grupos de taladros
Desarrollo del programa:
Llegada al grupo de taladros en el programa principal
Llamada al grupo de taladros (subprograma 1)
Programar una sola vez el grupo de taladros en el
subprograma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Llamada a una herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 200 TALADRADO Definición del ciclo taladrado
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-10 ;PROFUNDIDAD
Q206=250 ;PARA APROXIMACIÓN DE
PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
6 L X+15 Y+10 R0 FMAX M3 Llegada al punto de partida del grupo de taladros 1
7 CALL LBL 1 Llamada al subprograma para el grupo de taladros
8 L X+45 Y+60 R0 FMAX Llegada al punto de partida del grupo de taladros 2
9 CALL LBL 1 Llamada al subprograma para el grupo de taladros
10 L X+75 Y+10 R0 FMAX Llegada al punto de partida del grupo de taladros 3
11 CALL LBL 1 Llamada al subprograma para el grupo de taladros
12 L Z+250 R0 FMAX M2 Final del programa principal
13 LBL 1 Principio del subprograma 1: Grupo de taladros
14 CYCL CALL Taladro 1
15 L IX+20 R0 FMAX M99 Aproximación al taladro 2, llamada al ciclo
16 L IY+20 R0 FMAX M99 Aproximación al taladro 3, llamada al ciclo
17 L IX-20 R0 FMAX M99 Aproximación al taladro 4, llamada al ciclo
18 LBL 0 Final del subprograma 1
19 END PGM UP1 MM
