Datos de herramienta 5.2
5
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
159

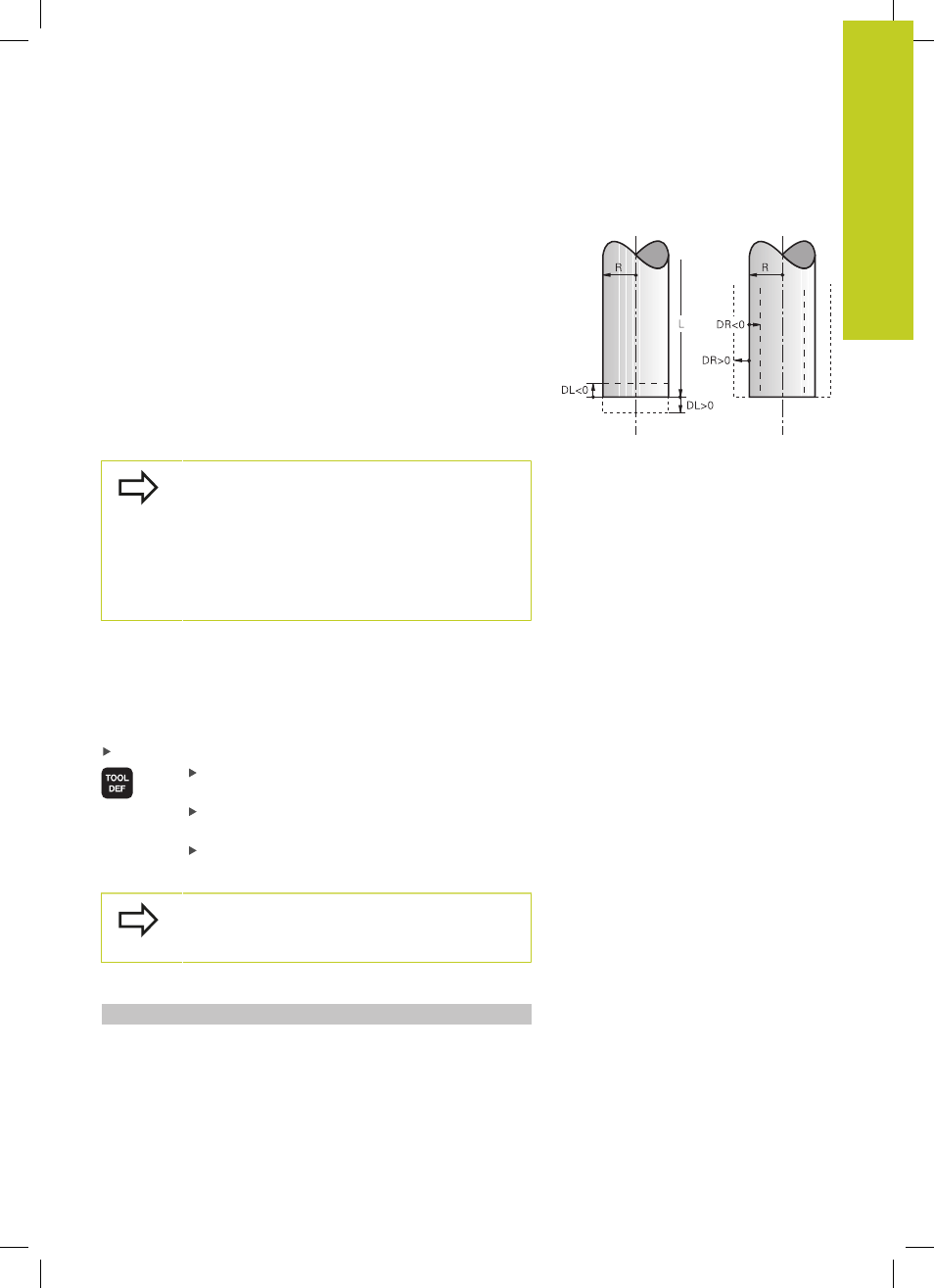

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de
las herramientas .
Un valor delta positivo indica una sobremedida (
DL, DR, DR2>0).
En un mecanizado con sobremedida, dicho valor se indica en la
programación mediante el acceso a la herramienta
TOOL CALL.
Un valor delta negativo indica un decremento ( DL, DR, DR2<0).
En las tablas de herramienta se introduce el decremento para el
desgaste de la hta.
Los valores delta se indican como valores numéricos, en una frase
TOOL CALL se admite también un parámetro Q como valor.
Margen de introducción: los valores delta se encuentran como
máximo entre ±99,999 mm.
Los valores delta de la tabla de herramientas influyen
en la representación gráfica de la herramienta .
La representación de la
pieza
en la simulación
permanece invariable.
Los valores delta de la frase
TOOL CALL-modifican
en la simulación el tamaño representado de la pieza .
El
tamaño de la herramienta
simulado permanece
invariable.
Introducir en el programa los datos de la herramienta
El número, la longitud y el radio para una herramienta se determina
una sola vez en el programa de mecanizado en una frase
TOOL
DEF:
Seleccionar definición de herramienta: Pulsar la tecla TOOL DEF
Número de herramienta: Identificar claramente
una herramienta con su número
Longitud de la herramienta: Valor de corrección
para la longitud
Radio de la herramienta: Valor de corrección para
el radio
Durante el diálogo es posible introducir el valor para
la longitud del radio directamente en el campo de
diálogo: pulsar la softkey del eje deseada.
Ejemplo
4 TOOL DEF 5 L+10 R+5
