Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
434
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Selección de posibilidades de inclinación alternativas: SEQ +/–
(Introducción adicional)
Desde la posición del plano de mecanizado definida, el TNC debe
calcular la posición adecuada de los ejes basculantes disponibles
en su máquina. Por lo general aparecen siempre dos posibles
soluciones.
Ajustar a través del selector SEQ, cual de estas posibles soluciones
debe utilizar el TNC:
SEQ+ posiciona el eje maestro de tal manera, que toma un
ángulo positivo. El eje maestro es el primer eje de giro partiendo
de la mesa o el primer eje de giro partiendo de la mesa

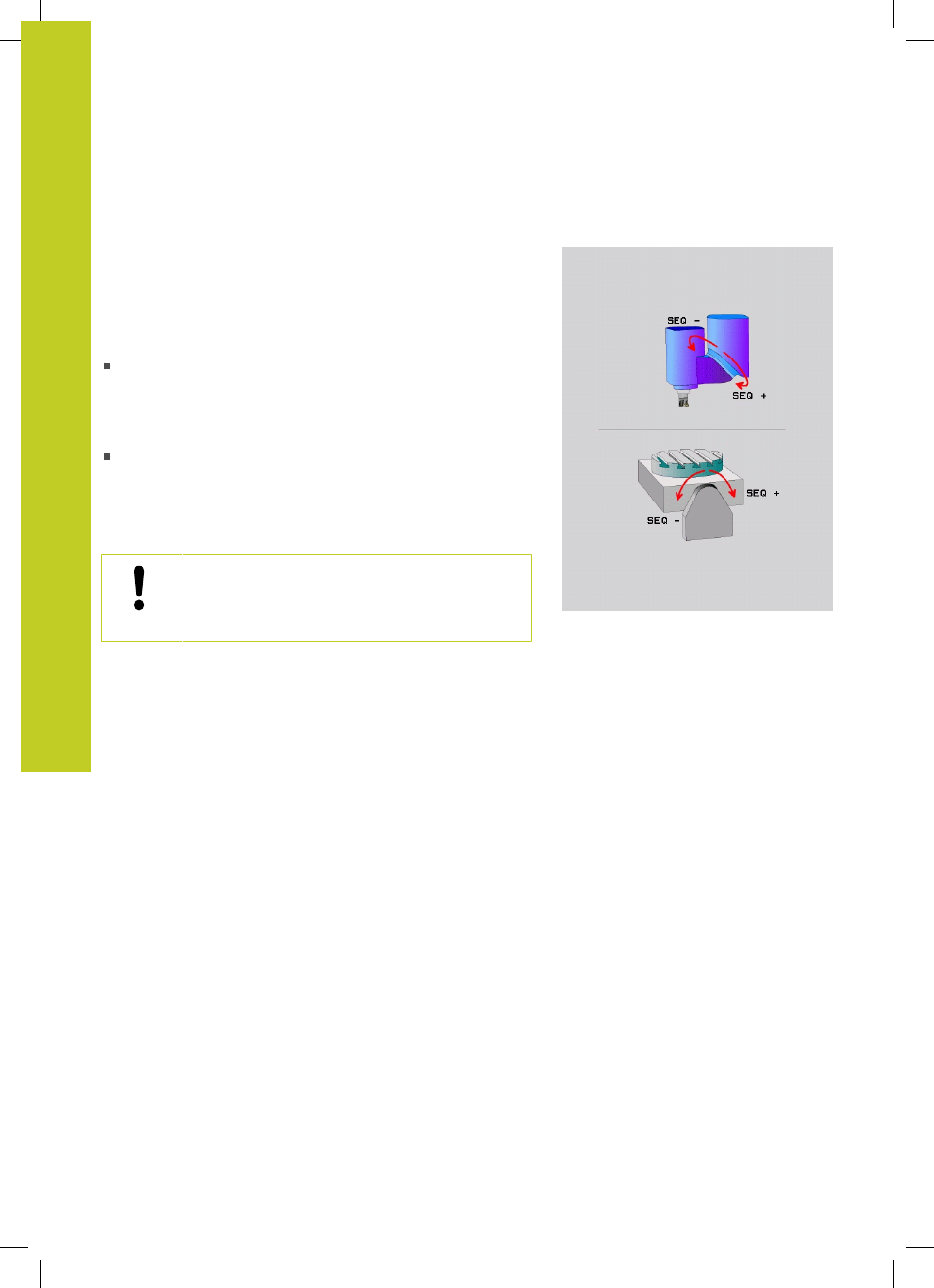

(dependiendo de la configuración de la máquina, ver también
figura superior derecha)
SEQ- posiciona el eje maestro de tal manera, que toma un
ángulo negativo
Si la solución escogida mediante SEQ no se encuentra dentro del
campo de desplazamiento de la máquina, el TNC emite el aviso de
error
ángulo no permitido
Al utilizar la función PLANE AXIS, el selector SEQ no
tiene ninguna función.
1 El TNC comprueba primero, si las dos soluciones posibles se
encuentran dentro del campo de desplazamiento
2 Comprobado esto, el TNC escoge la solución que se alcance por
el camino más corto
3 Si solo hay una solución dentro del campo de desplazamiento,
el TNC escoge esta
4 Si ninguna de las dos soluciones está dentro del campo de
desplazamiento, el TNC emite el aviso de error Ángulo no
permitido
Si no se define SEQ, el TNC calcula la solución como sigue:
