Test y ejecución del programa
17.1 Gráficos
17
560
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

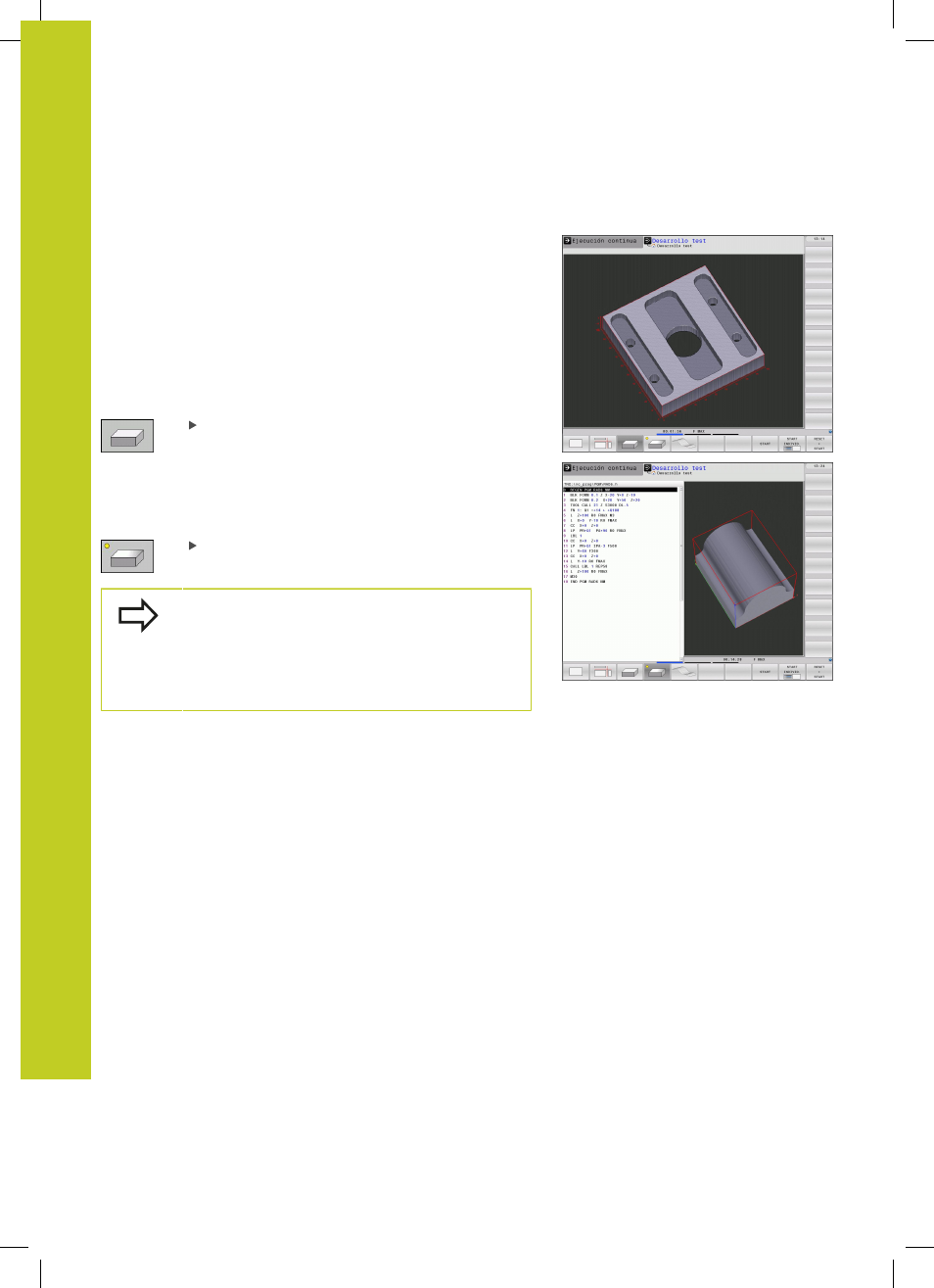

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D mediante softkeys alrededor
del eje vertical e inclinarlo alrededor del eje horizontal. Si tiene
un ratón conectado al TNC, también puede ejecutar esta función
pulsando el botón derecho del ratón.
Los contornos de la pieza en bruto para iniciar la simulación gráfica
se representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles
las funciones para la ampliación de una sección, ver "Ampliación de
sección", Página 562.
Seleccionar la representación 3D con esta softkey.
Con la presentación 3D de alta resolución se puede mostrar
la superficie de la pieza a mecanizar con todavía más detalle.
Mediante la simulación de una fuente de luz, el TNC genera
condiciones realísticas de luz y sombra.
Seleccionar la presentación 3D de alta resolución
con la softkey.
La velocidad del gráfico 3D depende de la longitud
de las cuchillas (columna
LCUTS de la tabla de
herramientas). Si LCUTS está definido con 0 (ajuste
básico), entonces la simulación cuenta con una
longitud de corte indefinida, lo que conlleva a un alto
tiempo de cálculo.
