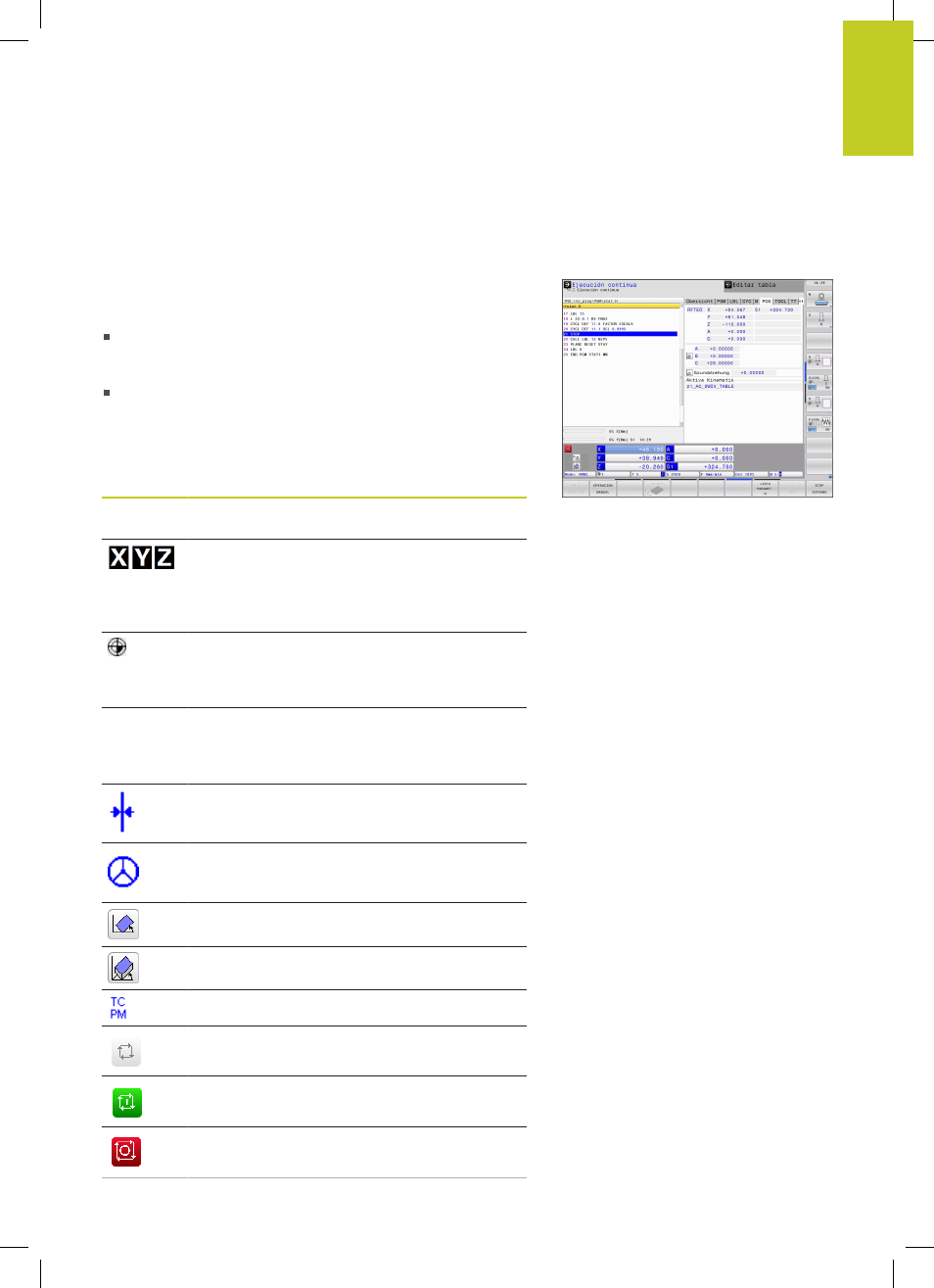

2.4 Indicación del estado
Indicación del estado „general“
La visualización de estados general en la zona inferior de la pantalla
informa del estado actual de la máquina. Aparece automáticamente
en los modos de funcionamiento
Ejecución del programa frase a frase y ejecución continua,
mientras no se seleccione exclusivamente la visualización
"Gráfico", y en el
Posicionamiento manual.
En el modo de funcionamiento Manual y en Volante electrónico
aparece la visualización de estados en la ventana grande.
Informaciones de la visualización de estados
Símbolo Significado
REAL Indicación de posición: modo coordenadas reales,
teóricas o de recorrido restante
Ejes de la máquina: el TNC indica los ejes
auxiliares en minúsculas. El constructor de la
máquina determina la secuencia y el número de
ejes visualizados. Rogamos consulten el manual
de su máquina
Número del punto de referencia activo de la tabla
de presets. Si el punto de referencia ha sido
fijado manualmente, el TNC muestra el texto
MAN detrás del símbolo
F S M La visualización del avance en pulgadas
corresponde a una décima parte del valor
activado. Revoluciones S, avance F y función
auxiliar activada M
El eje está bloqueado
El eje puede desplazarse con el volante
Los ejes se desplazan teniendo en cuenta el giro
básico
Los ejes se desplazan en el plano de mecanizado
inclinado
La función M128 o FUNCION TCPM está activa
no hay ningún programa activo
Se ha iniciado el programa
Se ha parado el programa
