Funcionamiento manual y ajuste
15.7 Calibración del palpador 3D
15
528
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Calibración del radio activo y ajuste de la desviación
del palpador
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Únicamente se puede determinar el decalaje del
centro con un palpador apto para ello.
Cuando se realice una calibración exterior,
previamente debe posicionarse centrado el palpador
mediante la esfera de calibración o el mandril de
calibración. Prestar atención a que el desplazamiento
hasta las posiciones de palpación se pueda realizar
sin que se produzcan colisiones.

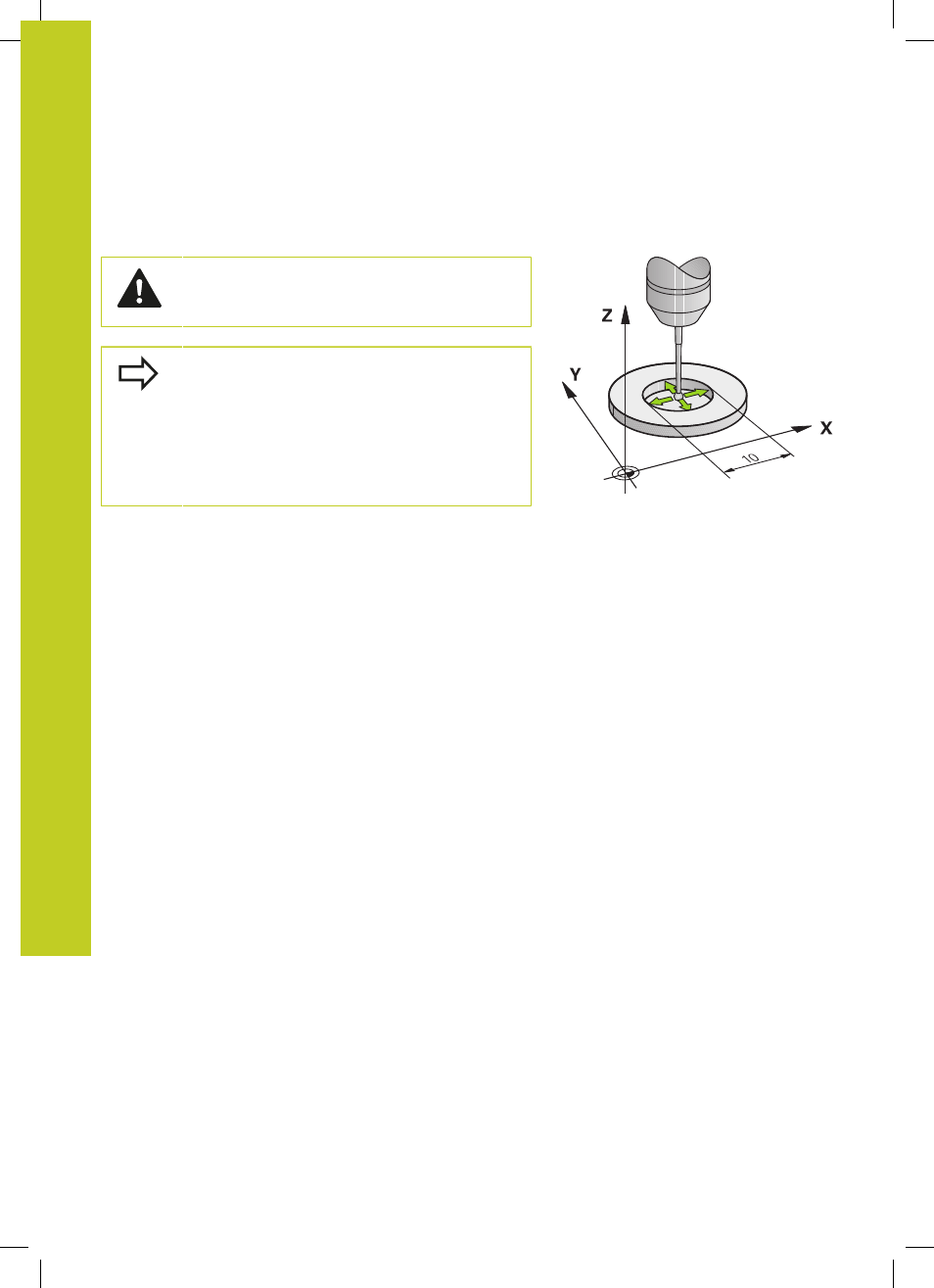

Al calibrar el radio de la bola de palpación, el TNC ejecuta una rutina
de palpación automática. En la primera pasada el TNC determina
el centro del anillo de calibración o del vástago (medición basta) y
posiciona el palpador en el centro. A continuación, en el proceso
de calibración propiamente dicho (medición fina) se determina el
radio de la bola de palpación. En el caso de que con el palpador se
pueda realizar una medición compensada, en una pasada adicional
se determina la desviación del centro.
La característica de si el palpador se puede orientar o como
puede efectuarse, ya viene predefinida en los palpadores de
HEIDENHAIN. El fabricante de la máquina configura otros
palpadores.
Normalmente el eje del palpador no coincide exactamente
con el eje del cabezal. La función de calibración puede calcular
la desviación entre el eje del palpador y el eje del cabezal y
compensarla mediante una medición compensada (giro de 180º).
