Bascular el plano de mecanizado (Opción de Software 1) 15.10
15
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
543
15.10 Bascular el plano de mecanizado
(Opción de Software 1)
Aplicación y funcionamiento
El fabricante de la máquina ajusta las funciones
para la inclinación del plano de mecanizado al
TNC y a la máquina. En determinados cabezales
basculantes (mesas giratorias), el constructor de la
máquina determina si el TNC interpreta los ángulos
programados en el ciclo como coordenadas de los
ejes giratorios o como componentes angulares de un
plano inclinado. Rogamos consulte el manual de la
máquina.

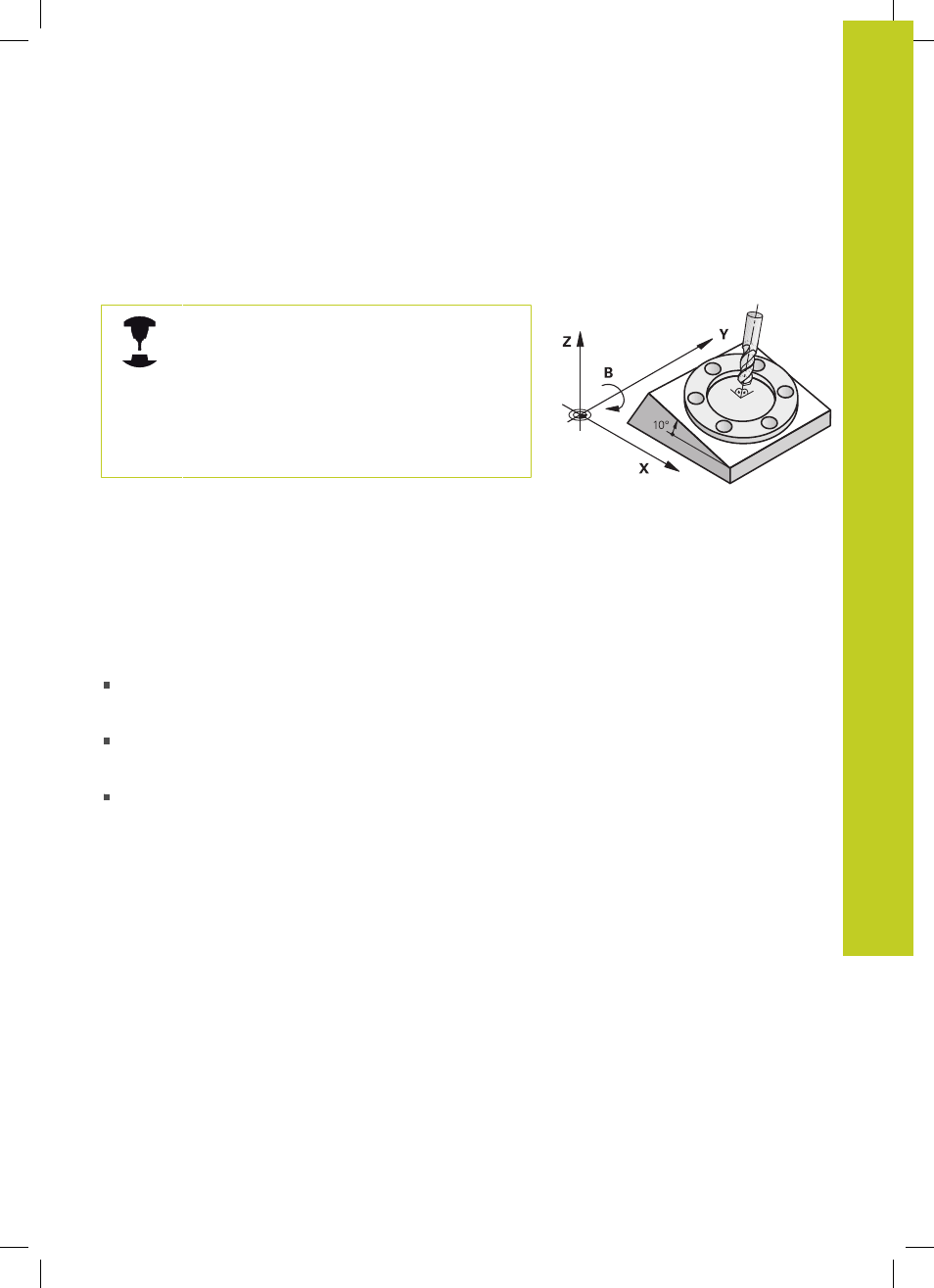

El TNC contempla la inclinación de planos de mecanizado en
máquinas herramienta con cabezales y mesas basculantes. Las
aplicaciones más típicas son p.ej. taladros inclinados o contornos
inclinados en el espacio. En estos casos el plano de mecanizado
se inclina alrededor del punto cero activado. Como siempre el
mecanizado se programa en un plano principal (p.ej. plano X/Y),
sin embargo se ejecuta en el plano inclinado respecto al plano
principal.
Existen tres modos de funcionamiento para la inclinación del plano
de mecanizado:
Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento Manual y Volante Electrónico, ver "Activación
manual de la inclinación", Página 546
Inclinación controlada, ciclo
19 PLANO DE MECANIZADO en el
programa de mecanizado (ver Modo de Empleo Ciclos, Ciclo 19,
PLANO DE MECANIZADO)
Inclinación automática, función
PLANE en el programa de
mecanizadover "La función PLANE Inclinación de los niveles de
mecanizado (Opción de software 1)", Página 415
Las funciones del TNC para la "Inclinación del plano de mecanizado"
son transformaciones de coordenadas. Para ello el plano de
mecanizado siempre está perpendicular a la dirección del eje de la
hta.
