Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
251

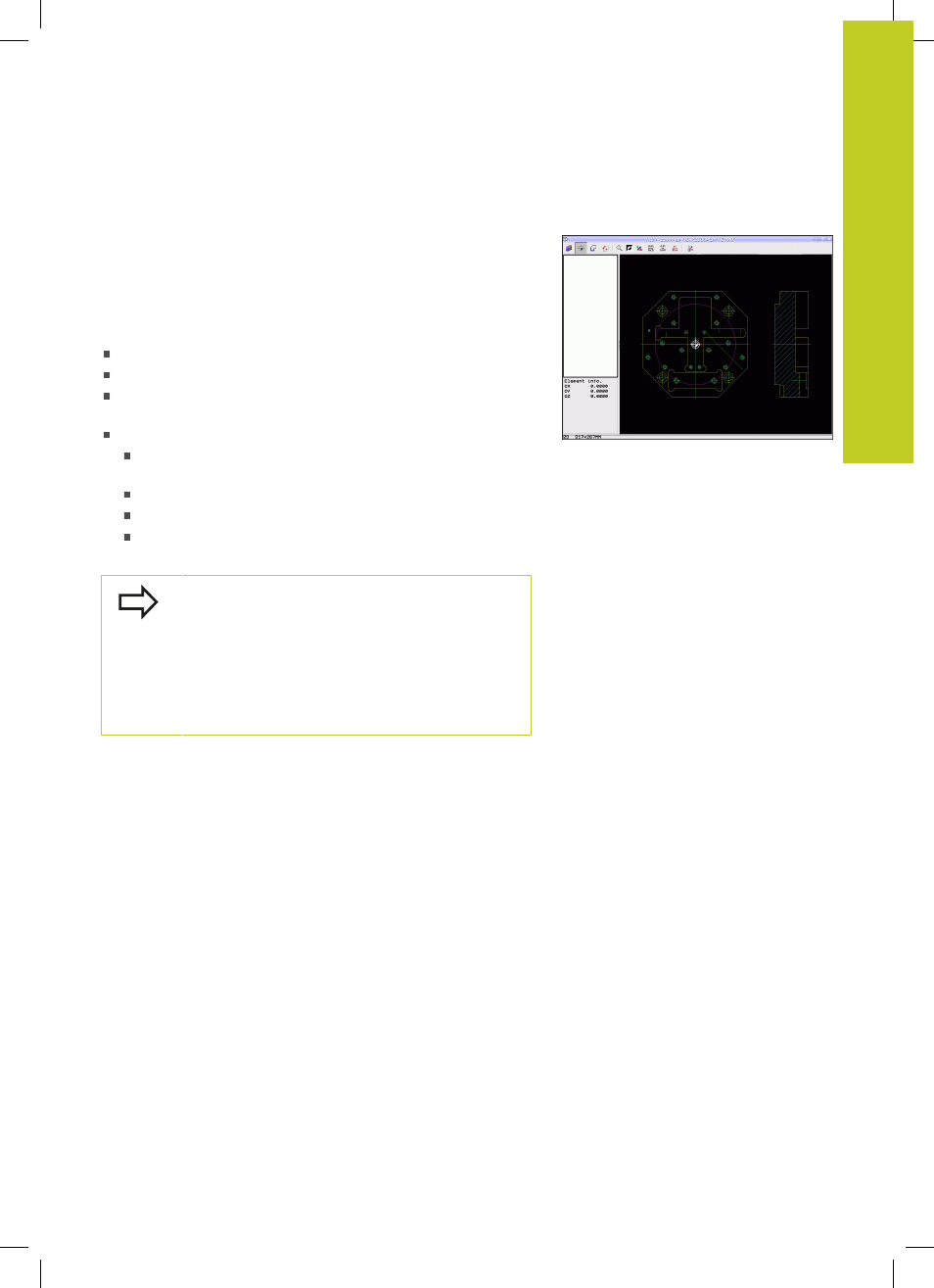

Determinar el punto de referencia
El punto cero del dibujo del fichero DXF no siempre está situado
de manera que lo pueda utilizar directamente como punto de
referencia de la pieza. Por eso, el TNC pone a su disposición
una función, mediante la cual puede desplazar, pulsando en un
elemento, el punto cero del dibujo a un lugar conveniente.
Puede definir el punto de referencia en los siguientes lugares:
En el punto inicial, final o central de una recta
En el punto inicial o final de un círculo
Cada vez al sobrepasar un cuadrante o en el centro de un círculo
completo
En el punto de intersección de
Recta – recta, aún estando el punto de intersección en la
prolongación de la correspondiente recta
Recta – Arco
Recta – círculo completo
Círculo – Círculo (independientemente de si es un arco de
círculo o un círculo completo)
A fin de determinar un punto de referencia, debe
utilizar el ratón táctil en el teclado TNC o un ratón
acoplado a un aparato USB.
Una vez haya seleccionado el contorno, todavía
puede modificar el punto de referencia. El TNC
calcula los datos reales de contorno, por primera vez,
cuando memoriza el contorno seleccionado en un
programa de contorno.
