Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
259

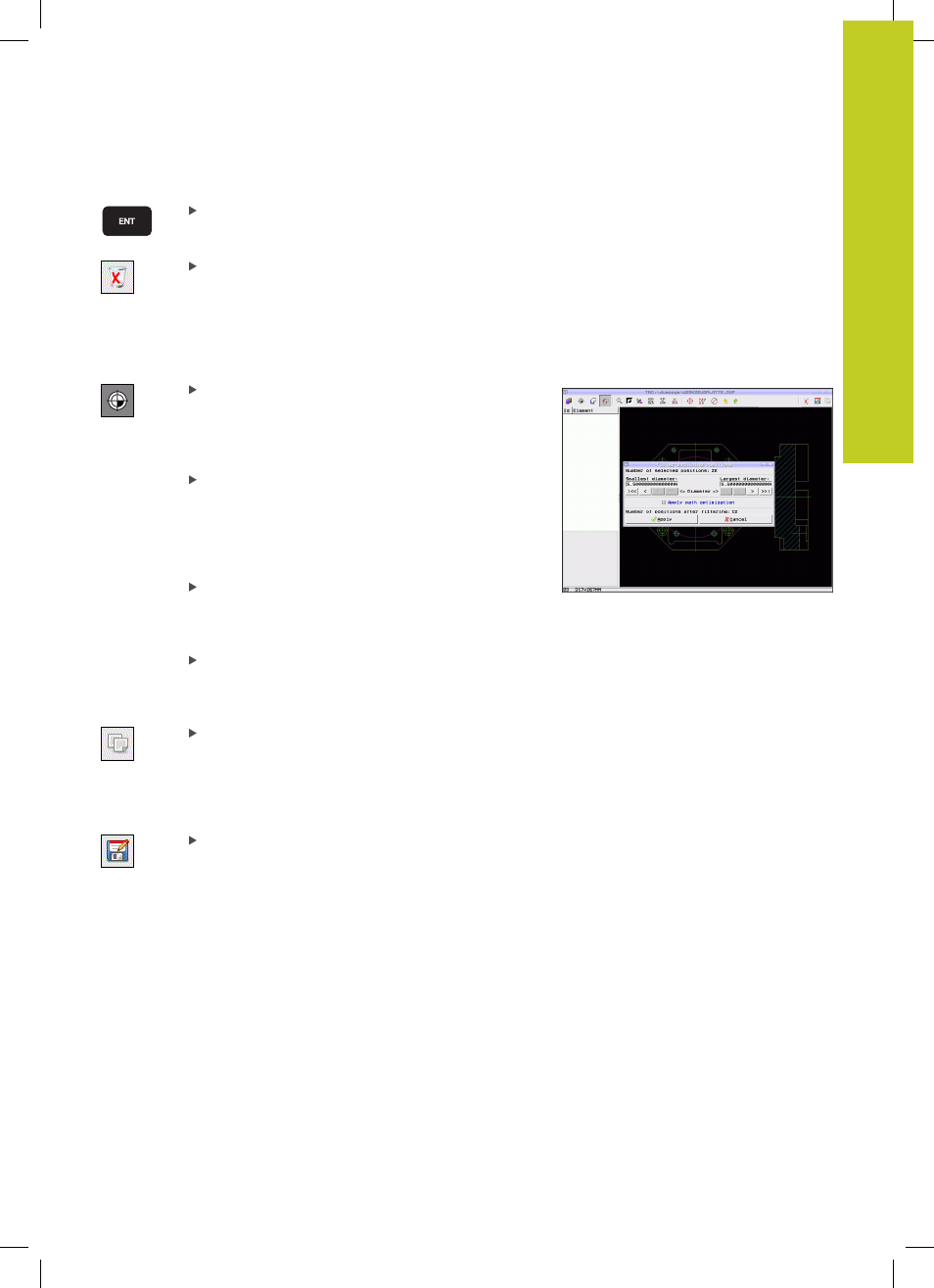

Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
Si se desean seleccionar aún más posiciones
de mecanizado para luego memorizarlas en
otro fichero: pulsar el icono anular elementos
seleccionados y proceder de la forma
anteriormente descrita
Selección rápida de posiciones de taladro en zona del ratón
Elegir el Modo de selección de posición de
mecanizado: el TNC omite la capa (layer)
visualizada en la ventana de la izquierda y la
ventana de la derecha se vuelve activa para la
selección de posición
Apretar la tecla SHIFT en el teclado, y con la tecla
izquierda del ratón abrir una zona dentro de la cual
el TNC debe tomar todos los centros de círculo
como posiciones de taladro. El TNC mostrará una
ventana donde se pueden filtrar los taladros según
su tamaño.
Determinar ajustes de filtro ver "" y confirmar
con el botón
Aplicar: el TNC recogerá las
posiciones seleccionadas en la ventana izquierda
(visualización de un punto).
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
creando un nuevo campo de arrastre del ratón
mientras pulsa a la vez la tecla CTRL
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia
del TNC, a fin de posteriormente poder
introducir el contorno en un programa de
diálogo conversacional (Klartext) como frase de
posicionamiento con llamada a ciclo.
Memorizar las posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: nombre
del fichero DXF. Si el nombre del fichero DXF
contiene diéresis o espacios en blanco, el TNC
sustituye dichos caracteres por un guión bajo.
Alternativamente, se puede seleccionar el tipo
de fichero: tablas de puntos (
.PNT), tablas de
generador de muestras ( .HP) o programa de
diálogo en lenguaje conversacional ( .H). En el
caso de que las posiciones de mecanizado se
almacenen en un programa de diálogo en lenguaje
conversacional, el TNC genera para cada posición
de mecanizado una frase lineal separada con
llamada a ciclo (
L X... Y... M99). Asimismo, dicho
programa se puede transmitir y procesar en
controles numéricos antiguos.
