Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
261

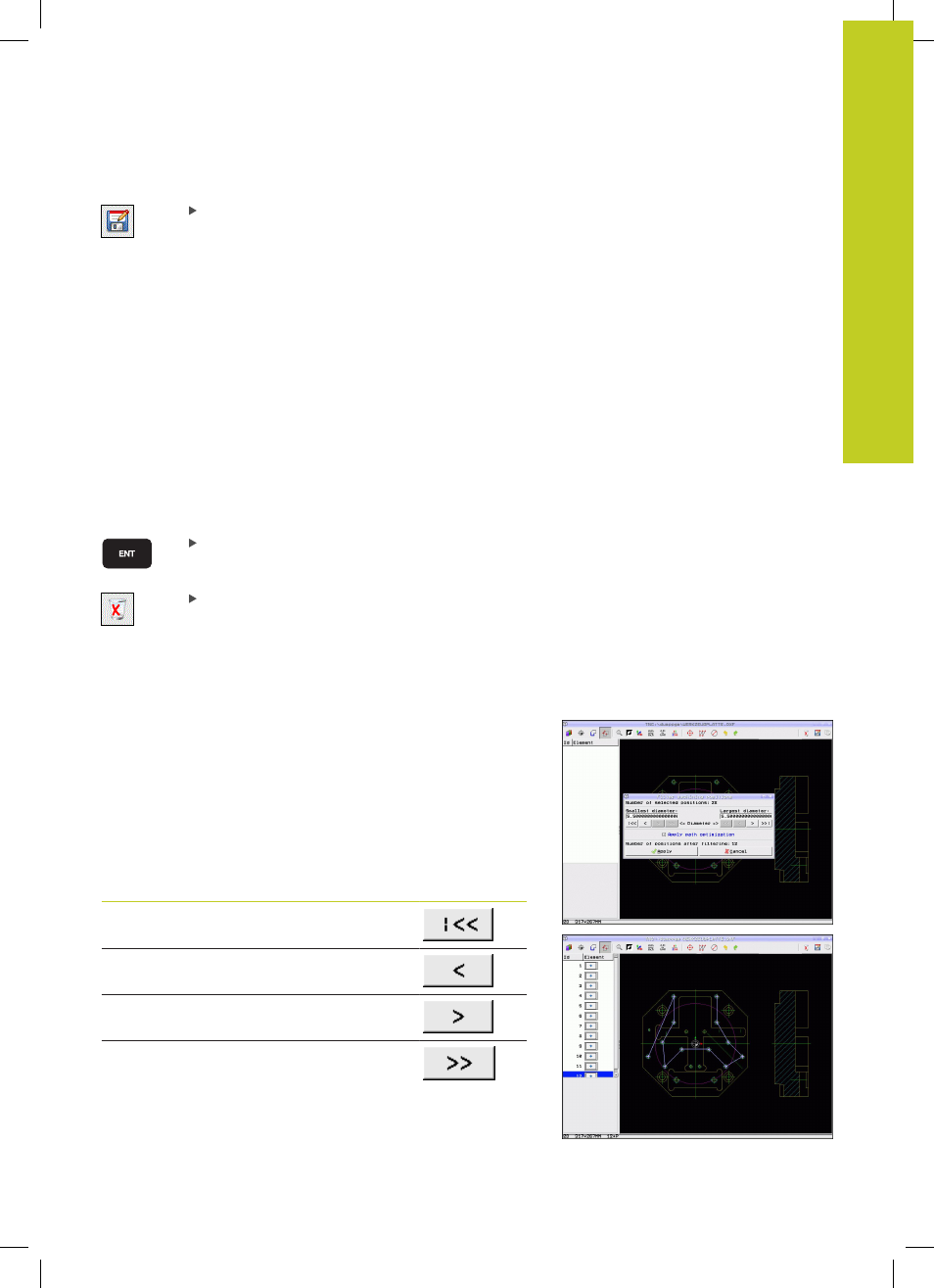

Memorizar las posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: nombre
del fichero DXF. Si el nombre del fichero DXF
contiene diéresis o espacios en blanco, el TNC
sustituye dichos caracteres por un guión bajo.
Alternativamente, se puede seleccionar el tipo
de fichero: tablas de puntos (
.PNT), tablas de
generador de muestras ( .HP) o programa de
diálogo en lenguaje conversacional ( .H). En el
caso de que las posiciones de mecanizado se
almacenen en un programa de diálogo en lenguaje
conversacional , el TNC genera para cada posición
de mecanizado una frase lineal separada con
llamada a ciclo (
L X... Y... M99). Asimismo, dicho
programa se puede transmitir y procesar en
controles numéricos antiguos.
Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
Si se desean seleccionar aún más posiciones
de mecanizado para luego memorizarlas en
otro fichero: pulsar el icono anular elementos
seleccionados y proceder de la forma
anteriormente descrita
Ajustes de filtro
Después de haber marcado a través de selección rápida una
posición de taladro, el TNC muestra una ventana en la cual a
la izquierda aparece el diámetro de taladro más pequeño y a la
derecha el más grande. Con los comandos debajo del diámetro,
se puede configurar en el lado izquierdo inferior y en el derecho
superior el diámetro superior de tal forma que se pueda adoptar el
diámetro de taladro deseado.
Se dispone de las siguientes comandos:
Configuración de filtros de diámetros
mínimos Icono
Mostrar el diámetro mínimo encontrado
(Configuración básica)
Mostrar el diámetro más pequeño siguiente
encontrado
Mostrar el diámetro más grande siguiente
encontrado
Mostrar el mayor diámetro encontrado. El TNC
fija el filtro para el diámetro mínimo en el valor
que esté fijado el máximo
