Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
218
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

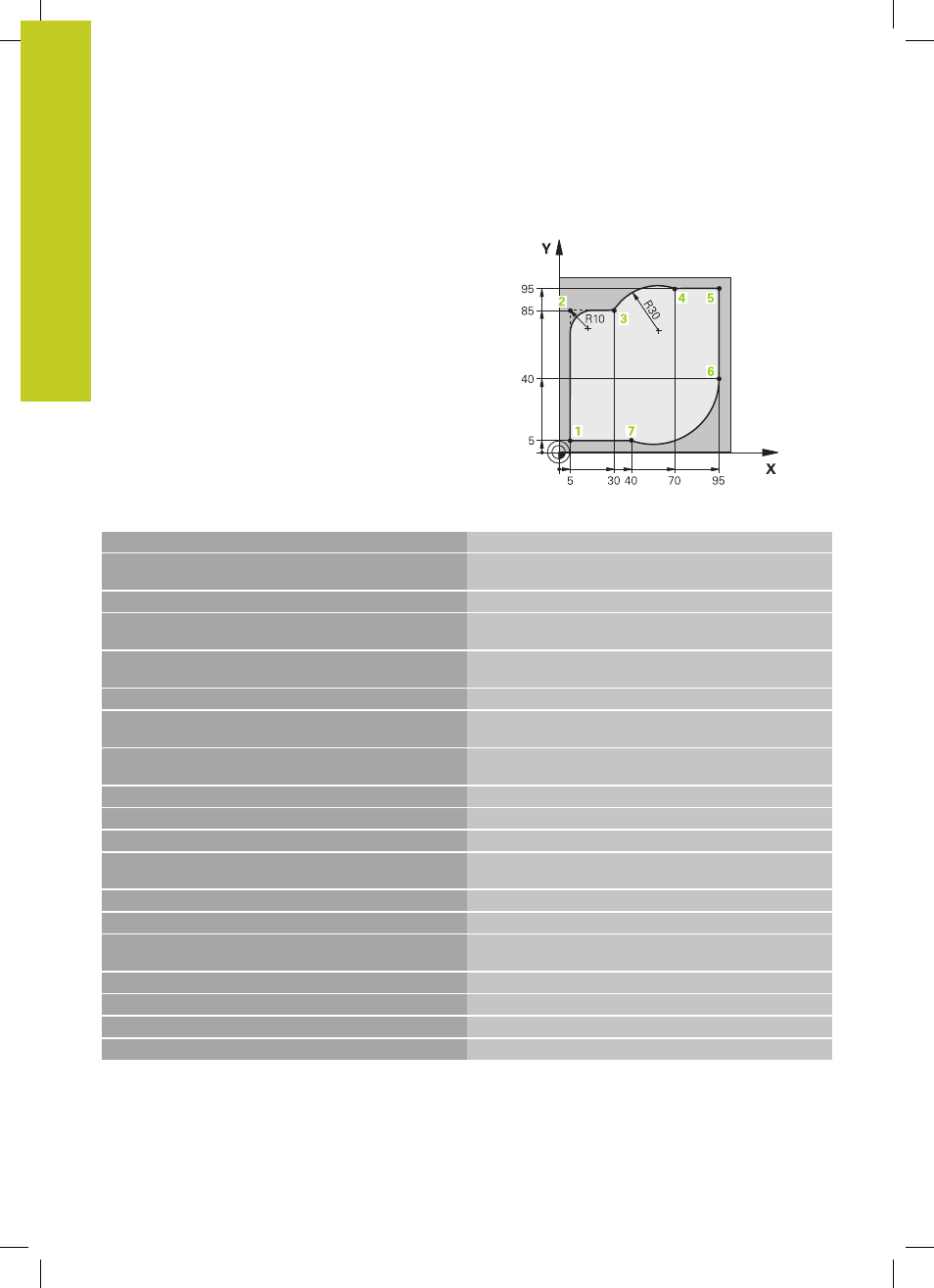

Ejemplo: Movimiento circular en cartesianas
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto para la simulación gráfica del
mecanizado
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Llamada a la herramienta con eje del cabezal y revoluciones
del cabezal
4 L Z+250 R0 FMAX Retirar la herramienta en el eje del cabezal en marcha rápida
FMAX
5 L X-10 Y-10 R0 FMAX Posicionamiento previo de la herramienta
6 L Z-5 R0 F1000 M3 Llegada a la profundidad de fresado con avance
F = 1000 mm/min
7 APPR LCT X+5 Y+5 R5 RL F300 Alcanzar el punto 1 según una trayectoria circular con
conexión tangencial
8 L X+5 Y+85 Punto 2: primera recta de la esquina 2
9 RND R10 F150 Añadir radio con R = 10 mm , avance: 150 mm/min
10 L X+30 Y+85 Llegada al punto 3: punto de partida sobre círculo con CR
11 CR X+70 Y+95 R+30 DR- Llegada al punto 4: punto final del círculo con CR, radio
30 mm
12 L X+95 Llegada al punto 5
13 L X+95 Y+40 Llegada al punto 6
14 CT X+40 Y+5 Desplazarse al punto 7: punto final del círculo, arco con
conexión tangencial al punto 6, el TNC calcula el radio
15 L X+5 Llegada al último punto del contorno 1
16 DEP LCT X-20 Y-20 R5 F1000 Salida del contorno según una trayectoria circular tangente
17 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
18 END PGM CIRCULAR MM
