Programación: Ayudas a la programación
4.5 Gráfico de programación
4
138
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
4.5 Gráfico de programación

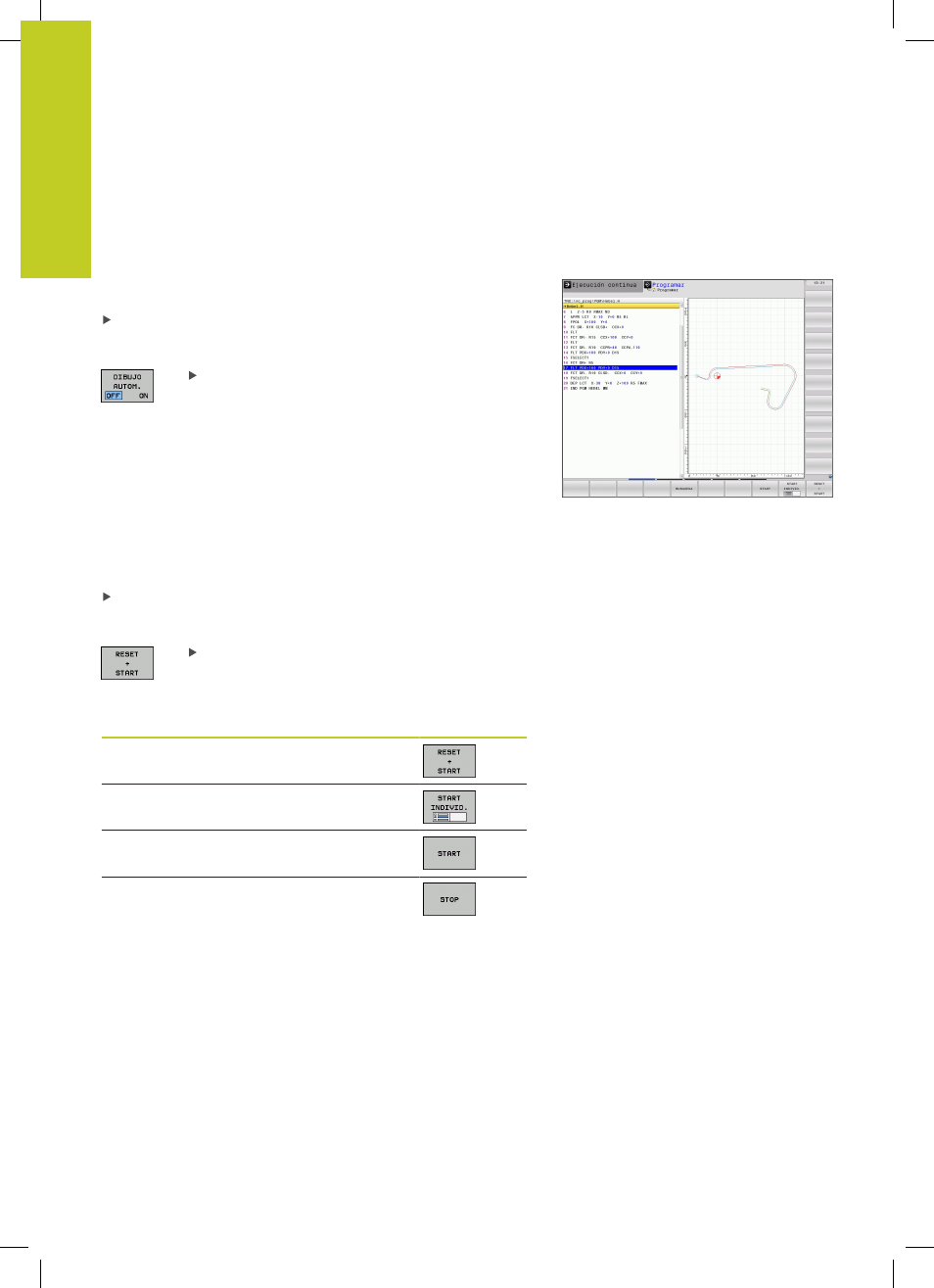

Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el
contorno programado con un gráfico de trazos 2D.
Para la división de la pantalla cambiar programa izquierda
y gráfico derecha: Pulsar la tecla SPLIT SCREEN y softkey
PROGRAMA + GRÁFICO
Softkey DIBUJO AUTOM. en ON. Mientras
se introducen las líneas del programa, el TNC
visualiza cada movimiento programado en la
ventana del gráfico
Si no se desea que el TNC visualice el gráfico, se fija la softkey
DIBUJO AUTOM. en OFF.
DIBUJO AUTOM. ON no puede representar gráficamente
repeticiones parciales del pgm.
Realizar el gráfico de programación para un programa
ya existente
Con las teclas de cursor seleccionar la frase hasta la cual
se quiere realizar el gráfico o pulsar GOTO e introducir
directamente el nº de frase deseada
Crear gráfico: Pulsar softkey RESET + START
Otras funciones:
Función Softkey
Realizar el gráfico de programación completo
Realizar el gráfico de programación por frases
Realizar el gráfico de programación completo o
completarlo después de RESET + START
Detener el gráfico de programación. Esta
softkey sólo aparece mientras el TNC realiza
un gráfico de programación
