Programación: mecanizado por torneado
14.2 Funciones básicas (opción de software 50)
14
480
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

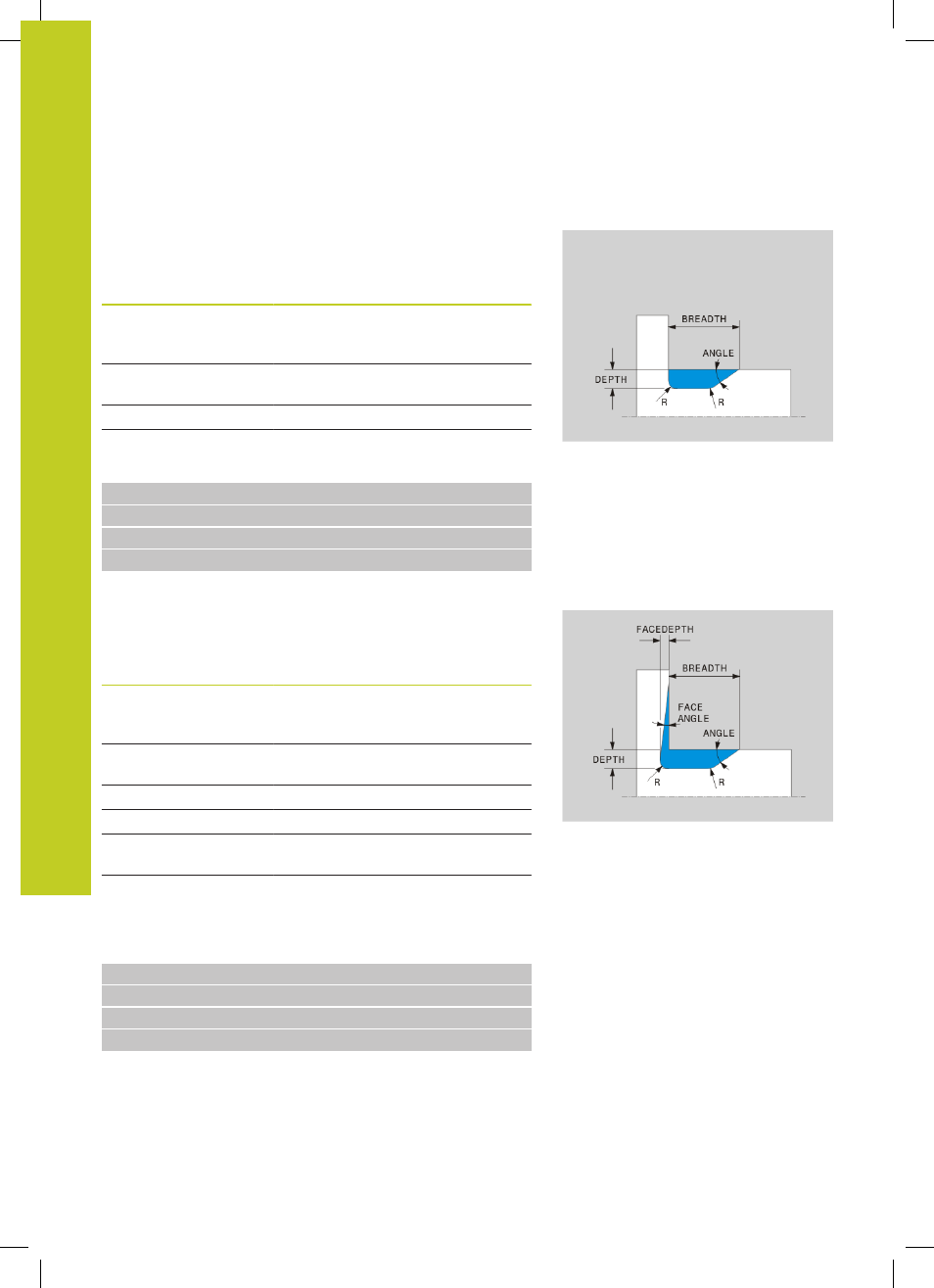

Entalladura DIN 509 UDC TYPE _E
Elemento de introducción para entalladura DIN 509 UDC
TYPE_E
Elemento de
introducción Empleo Introducción
R Radio de esquina
de ambas esquinas
interiores
Opcional
DEPTH Profundidad de
entalladura
Opcional
BREADTH Anchura de entalladura Opcional
ANGULO Ángulo de entalladura Opcional
Entalladura: Profundidad = 2, Anchura = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Entalladura DIN 509 UDC TYPE _F
Elemento de introducción para entalladura DIN 509
UDC
TYPE_F
Elemento de
introducción Empleo Introducción
R Radio de esquina
de ambas esquinas
interiores
Opcional
DEPTH Profundidad de
entalladura
Opcional
BREADTH Anchura de entalladura Opcional
ANGULO Ángulo de entalladura Opcional
FACEDEPTH Profundidad de
superficie plana
Opcional
FACEANGLE Ángulo de contorno de
superficie plana
Opcional
Entalladura forma F: Profundidad = 2, Anchura = 15 Superficie
plana = 1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
