Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
208
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
6.4 Movimientos de trayectoria -
coordenadas cartesianas

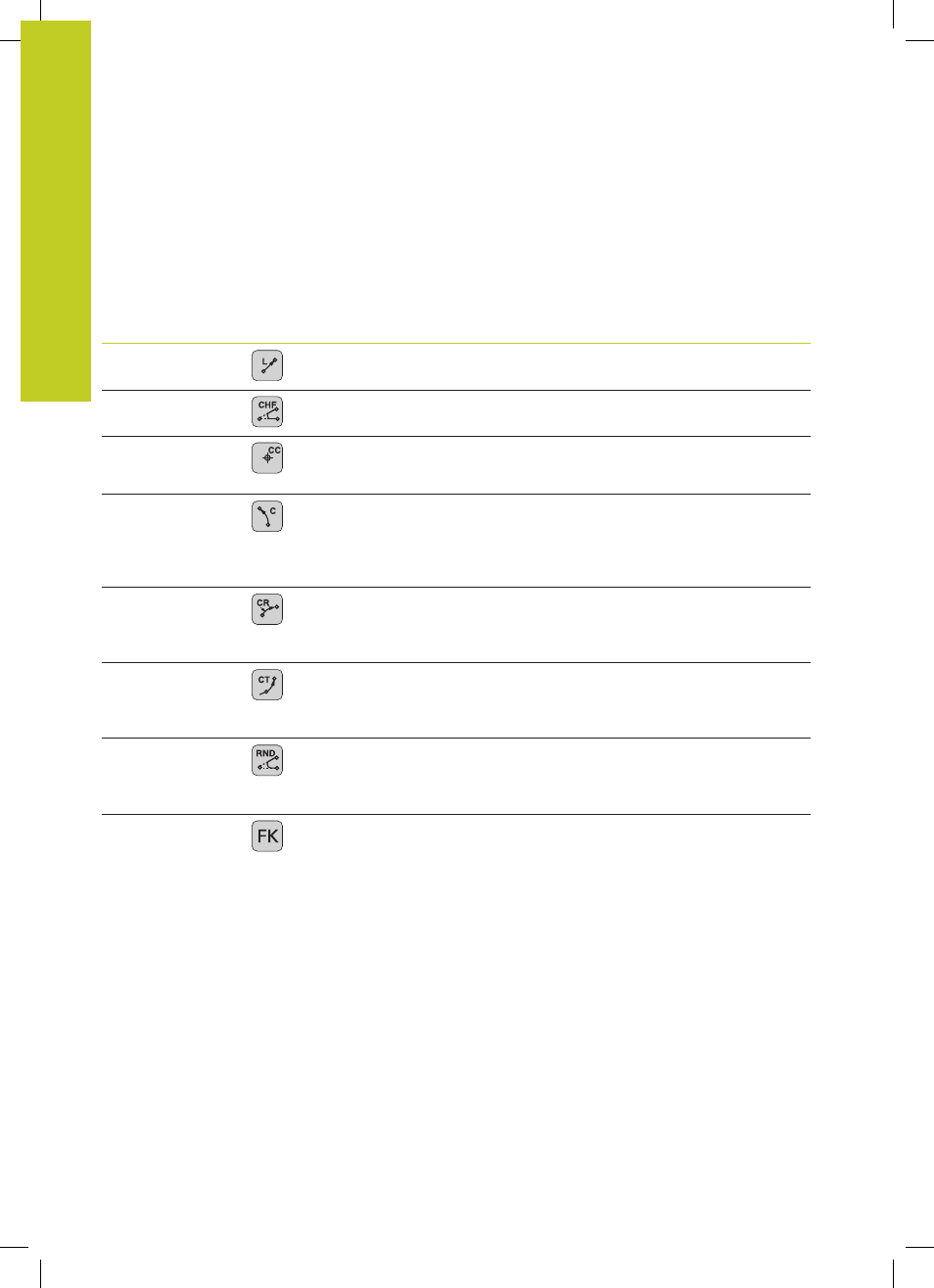

Resumen de los tipos de trayectoria
Función Tecla de función
de trayectoria Movimiento de la
herramienta Introducciones
precisas Página
Recta L
en inglés: Line
Recta Coordenadas del punto
final de la recta
209
Chaflán:
CHF
inglés: CH am F er
Chaflán entre dos
rectas
Longitud del chaflán 210
Centro círculo
CC
;
inglés: Circle
Center
Ninguno Coordenadas del punto
central del círculo o polo
212
Arco circular C
inglés:
C
ircle
Trayectoria circular
alrededor del punto
central del círculo CC, al
punto final del arco de
círculo
Coordenadas del punto
final del círculo, sentido
de giro
213
Arco circular CR
inglés.:
C
ircle by
R adius
Trayectoria circular con
radio determinado
Coordenadas del punto
final del círculo, radio
del círculo, sentido de
giro
214
Arco circular CT
inglés:
C
ircle
T angential
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Coordenadas del punto
final del círculo
216
Redondeo de
esquinas RND
inglés:
R
ou
ND
ing
of Corner
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Radio de la esquina R 211
Programación libre
de contornos FK
Recta o trayectoria
circular unida
libremente al elemento
anterior del contorno
ver "Movimientos
de trayectoria–
Programación libre
del contorno FK ",
Página 227
231
