17.2 Mostrar pieza en bruto en el espacio
de mecanizado
Aplicación
En el modo de funcionamiento Test del programa se puede
comprobar gráficamente la posición de la pieza en bruto o del
punto de referencia en el espacio de la máquina y se puede activar
la supervisión del espacio de trabajo en el modo de funcionamiento
Test del programa: para ello se pulsa la softkey
PIEZA EN BRUTO
EN EL ESPACIO DE TRABAJO. Con la softkey
transf. límite de final
de carrera SW (segunda carátula de softkeys) puede activarse o
desactivarse la función.

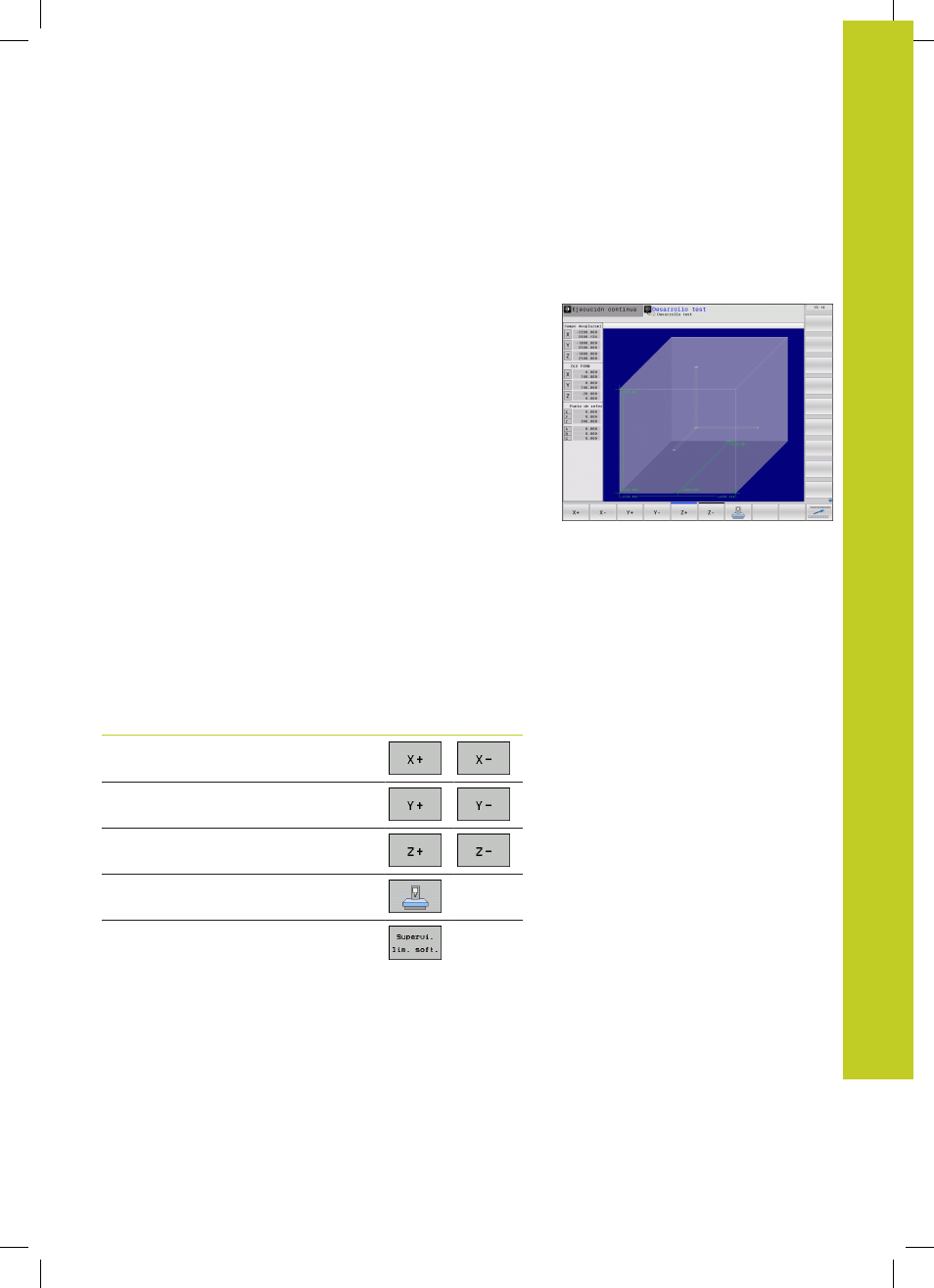

Un nuevo paralelogramo representa la pieza en bruto, cuyas
medidas están detalladas en la tabla
FORMA BLK. El TNC toma
las medidas de la definición de la pieza en bruto del programa
seleccionado. El cubo de la pieza en bruto define el sistema de
coordenadas de introducción, cuyo punto cero se encuentra dentro
del cubo del campo de desplazamiento.
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Al activar el control de la zona de trabajo es
necesario desplazar la pieza sin mecanizar "gráficamente", de tal
manera que la pieza se encuentre dentro de la zona de trabajo. Para
ello emplear las softkeys indicadas en la tabla.
A partir de aquí es posible activar el punto de referencia actual para
el modo de funcionamiento test de programa (ver tabla siguiente,
última línea).
Función Softkeys
Desplazar la pieza sin mecanizar en
dirección X positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Y positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Z positiva/negativa
Visualizar la pieza en bruto referida al
punto de referencia fijado
Conexión o desconexión de la función de
supervisión
