La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
427

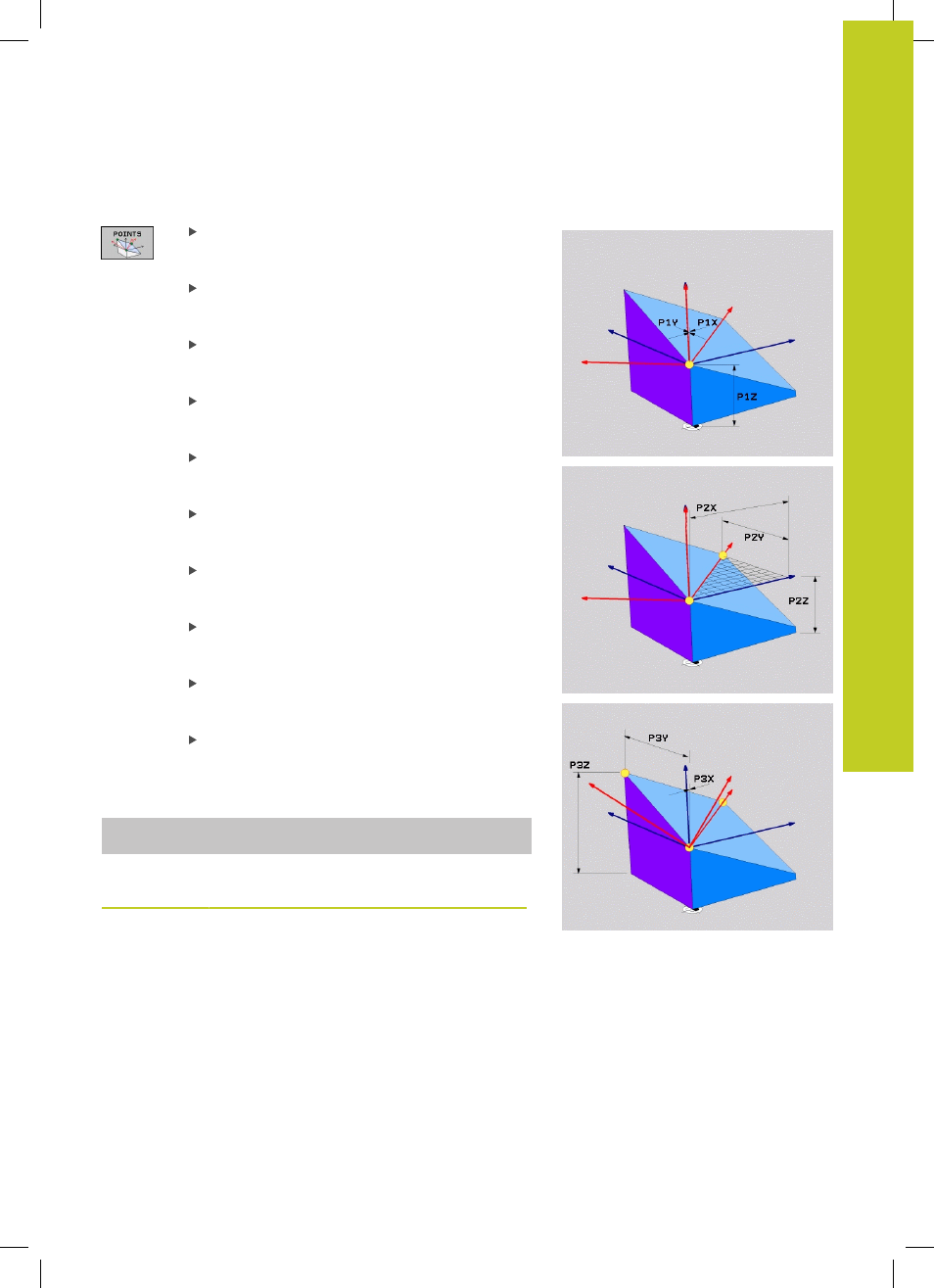

Parámetros de introducción
Coordenada X ¿1er. punto del plano?:
coordenada X
P1X del 1er. punto del plano (ver
figura superior derecha)
Coordenada Y ¿1er. punto del plano?:
coordenada Y
P1Y del 1er. punto del plano (ver
figura superior derecha)
Coordenada Z ¿1er. punto del plano?:
coordenada Z
P1Z del 1er. punto del plano (ver
figura superior derecha)
¿Coordenada X ¿2º punto del plano?: coordenada
X
P2X del 2º punto del plano (ver figura centro
derecha)
Coordenada Y ¿2º Punto del plano?: Coordenada
Y
P2Y del 2º punto del plano (véase la figura
centro derecha)
Coordenada Z ¿2º punto del plano?: coordenada
Z
P2Z del 2º punto del plano (ver figura centro
derecha)
Coordinada X ¿3º. punto del plano?: Coordenada
X
P3X del 3º punto del plano (véase la figura
inferior derecha)
Coordenada Y ¿3º punto del plano?: Coordenada
Y
P3Y del 3º punto del plano (véase la figura
inferior derecha)
¿Coordenada Z 3er. punto del plano?:
coordenada Z
P3Z del 3er. punto del plano (ver
figura inferior derecha)
Continuar con las propiedades de
posicionamientover "Positionierverhalten der
PLANE-Funktion festlegen"
Frase NC
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Abreviaturas utilizadas
Abreviatura Significado
POINTS Inglés points = puntos
