Corrección de la herramienta tridimensional(Opción de software 2) 12.6
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
455
Ejemplo: Formato de frase con normales a la superficie y
orientación de la herramienta
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 F1000 M128
Ejemplo: Formato de frase con normales a la superficie y
orientación de la herramienta
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000
M128
LN: Recta con corrección 3D
X, Y, Z: Coordenadas corregidas del punto final de la
recta
NX, NY, NZ: Componentes de la normal a la superficie
TX, TY, TZ: Componentes del vector normalizado para la
orientación de la herramienta
F: Avance
M: Función auxiliar
Peripheral Milling: Corrección de radio 3D con TCPM y
corrección de radio (RL/RR)
El TNC desplaza la hta. perpendicularmente a la dirección del
movimiento y perpendicularmente a la dirección de la hta. según
la suma de los valores delta
DR (tabla de htas. y TOOL CALL). La

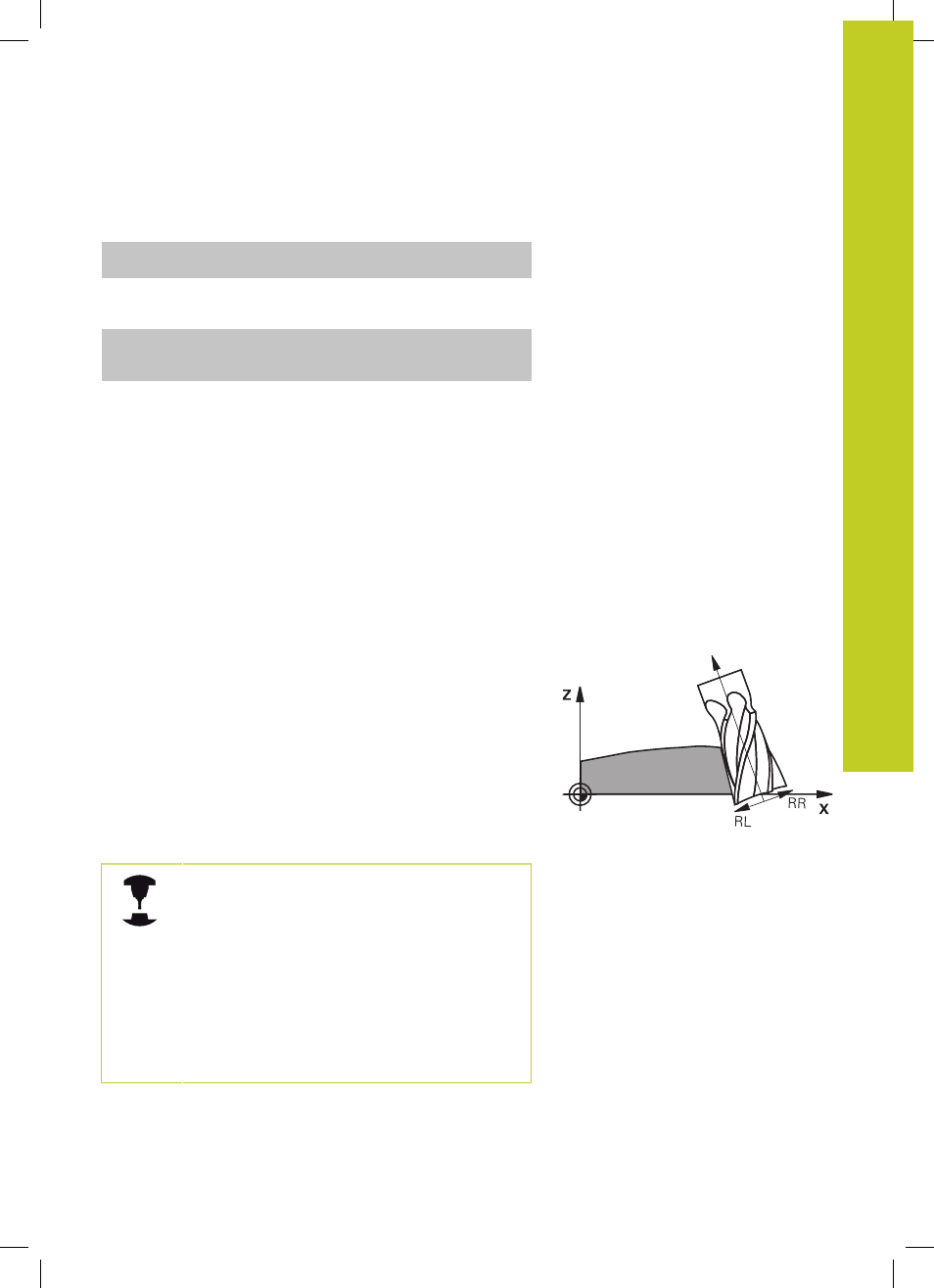

dirección de la corrección se determina con la corrección de radio
RL/RR (véase la figura, dirección de movimiento Y+). Para que el
TNC pueda alcanzar la orientación de la herramienta indicada, debe
activarse la función
M128, ver "Mantener la posición del extremo de
la hta. en el posicionamiento de ejes basculantes (TCPM): M128
(Opción de software 2)", Página 441. Entonces el TNC posiciona
automáticamente los ejes giratorios de la máquina de forma que
la herramienta alcance la orientación indicada con la corrección
activada.
Esta función solo es posible en máquinas en las
que sean definibles ángulos espaciales para la
configuración de los ejes basculantes. Rogamos
consulte el manual de la máquina.
El TNC no puede posicionar automáticamente los
ejes giratorios en todas las máquinas.
Rogamos consulte el manual de la máquina.
Tener en cuenta que el TNC realiza una corrección
superior a los valores delta definidos. Un radio de
herramienta R definido en la tabla de herramientas
no influye en la corrección.
