Funcionamiento manual y ajuste
15.8 Compensar la posición inclinada de la herramienta con palpador
3D
15
532
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

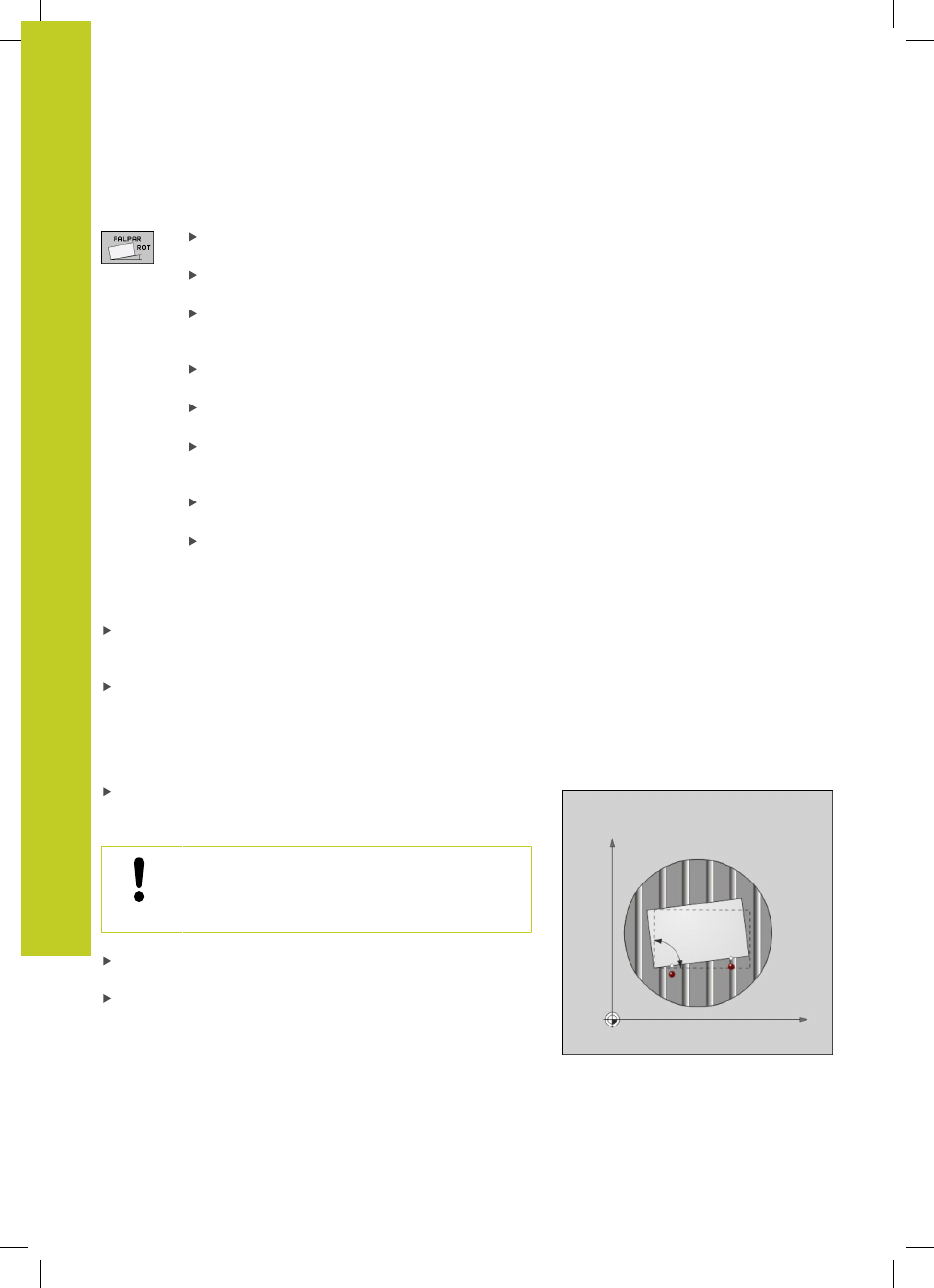

Determinar el giro básico
Seleccionar la función de palpación: Pulsar la
Softkey PALPAR ROT
Posicionar el palpador cerca del primer punto de
palpación
Seleccionar la dirección de palpación perpendicular
al eje de referencia angular: Seleccionar el eje y la
dirección mediante softkey
Palpación: accionar el pulsador externo de
arranque START
Posicionar el palpador cerca del segundo punto de
palpación
Palpación: accionar el pulsador externo de
arranque START. El TNC calcula el giro básico y
visualiza el ángulo tras el diálogo
Ángulo de giro
Activar el giro básico: Pulsar la softkey FIJAR GIRO
BÁSICO.
Finalizar la función de palpación: Pulsar la tecla
END
Memorizar el giro básico en la tabla de presets
Tras el proceso de palpación, introducir el número de preset en
el campo
Número en tabla en el que el TNC debe memorizar el
giro básico activo
Softkey GIRO BÁSICO EN TABLA DE PRESETS PULSAR para
memorizar el giro básico en la tabla de presets
Compensar la posición inclinada de la pieza mediante
un giro de la mesa
Para compensar la posición inclinada determinada, mediante un
posicionamiento de la mesa giratoria, tras la softkey del proceso
de palpación pulse la ALINEAR LA MESA GIRATORIA
Antes del giro de la mesa, posicione todos los ejes
de modo que no pueda producirse ninguna colisión.
Antes del giro de la mesa, el TNC emite un mensaje
de aviso adicional.
En el caso de que desee fijar el punto de referencia en el eje de
la mesa giratoria, pulse la softkey FIJAR GIRO DE LA MESA.
También se puede memorizar la inclinación de la mesa giratoria
en una línea cualquiera de la tabla de presets. Para ello,
introduzca el número de línea y pulse la Softkey GIRO DE LA
MESA. EN TABLA DE PRESETS. El TNC memoriza el ángulo en
la columna de Offset de la mesa giratoria, p. ej. en la columna
C_OFFS con un eje C. Dado el caso, se puede cambiar la vista
en la tabla de presets con la softkey BASIS-TRANSFORM./
OFFSET, para visualizar dicha columna.
