La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
435
Ejemplo para una máquina con mesa giratoria C y mesa
basculante A Función programada:
PLANE SPATIAL SPA+0 SPB
+45 SPC+0
Interr. final de carrera Posición de partida SEQ Resultado posición del eje
Ninguno A+0, C+0 no progr. A+45, C+90
Ninguno A+0, C+0 + A+45, C+90
Ninguno A+0, C+0 – A–45, C–90
Ninguno A+0, C-105 no progr. A–45, C–90
Ninguno A+0, C-105 + A+45, C+90
Ninguno A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 no progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Mensaje de error
Ninguno A+0, C-135 + A+45, C+90

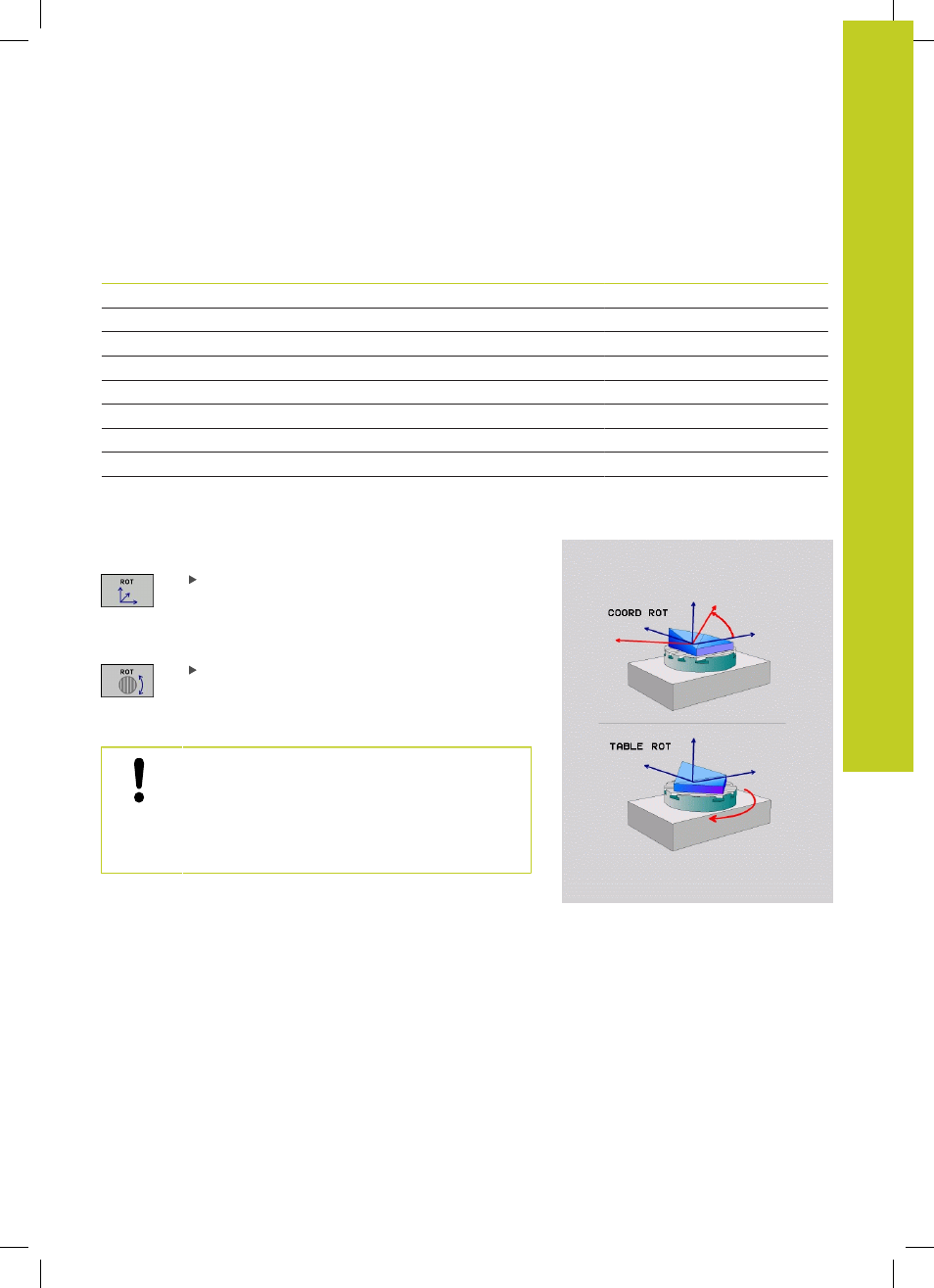

Selección del modo de transformación (Entrada opcional)
Para máquinas que tienen una mesa giratoria C se dispone de una
función con la que se puede fijar el modo de transformación:
COORD ROT determina, que la función PLANE
solo debe rotar el sistema de coordenadas en el
ángulo de inclinación definido. La mesa giratoria
no se mueve, la compensación del giro se realiza
por la via del cálculo
TABLE ROT determina, que la función PLANE
debe posicionar la mesa giratoria en el ángulo de
inclinación definido. La compensación se realiza
mediante un giro de la pieza
Al utilizar la función PLANE AXIAL, las funciones
COORD ROT y TABLE ROT no tienen ninguna función.
Si se utiliza la función
TABLE ROT en combinación
con un giro básico y un ángulo de inclinación 0, el
TNC inclina la mesa según el ángulo definido en el
giro básico.
