Elaboración de un programa de ciclos

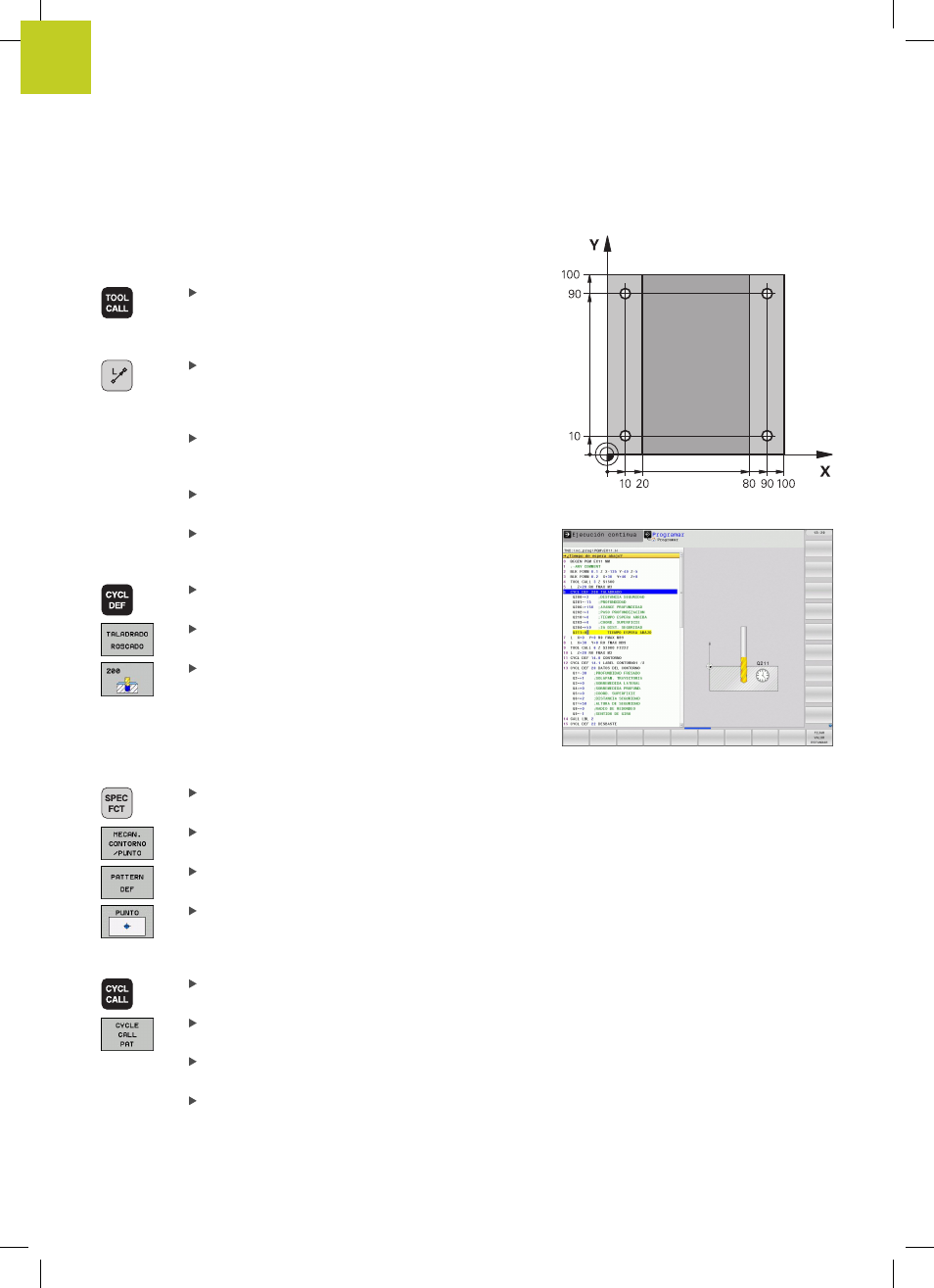

Los taladros mostrados en la imagen a la derecha (profundidad
20 mm) se deben realizar con un ciclo de taladro estándar. La
definición de la pieza en bruto ya está creada.
Llamar a la herramienta: Introducir los datos
de herramienta. Confirmar los datos cada vez
con la tecla ENT, NO OLVIDAR EL EJE DE
HERRAMIENTA.
Retirar la herramienta: Pulsar la tecla de eje
naranja Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Llamar el menú Ciclos
Mostrar ciclos de taladro
Seleccionar el ciclo de taladro estándar 200: el
TNC inicia el diálogo para la definición del ciclo.
Introducir paso a paso los parámetros solicitados
por el TNC, confirmar la introducción cada vez
con la tecla ENT. En la ventana a la derecha, el
TNC muestra un gráfico con el parámetro de ciclo
correspondiente.
Llamar menú para funciones especiales
Mostrar funciones para el mecanizado de puntos
Seleccionar definición de modelo
Seleccionar entrada de puntos: introducir las
coordenadas de los 4 puntos, confirmar cada vez
con la tecla ENT. Después de la introducción del
cuarto punto, guardar la frase con la tecla END
Mostrar el menú para la definición de la llama de
ciclo
Ejecutar el ciclo de taladro sobre el modelo
definido:
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
¿Función auxiliar M? Activar husillo y refrigerante,
p. ej.
M13, confirmar con la tecla END: el TNC
guarda la frase de desplazamiento introducida
