Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
256
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

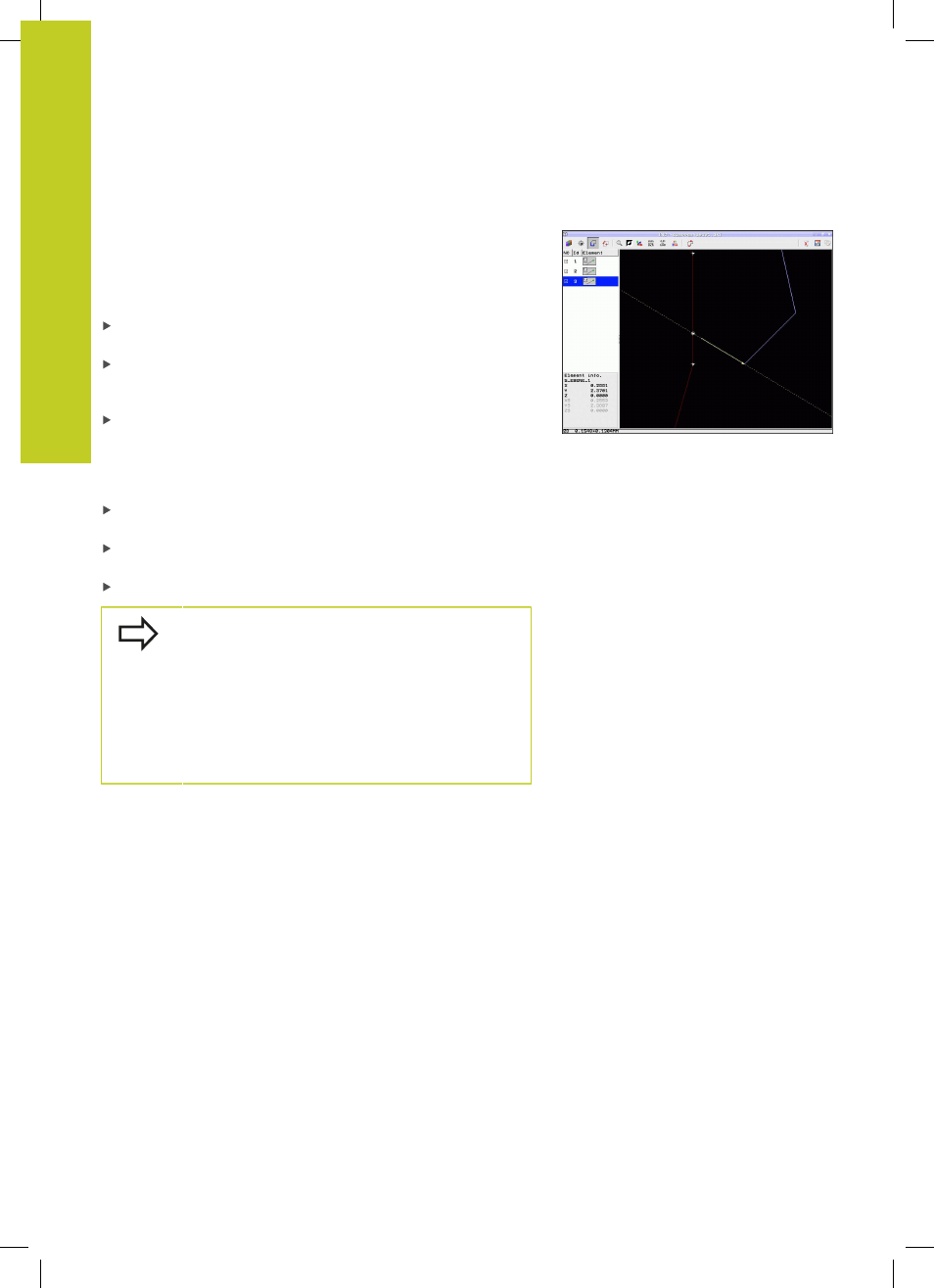

Dividir, alargar, acortar los elementos de contorno
Si los elementos de contorno a seleccionar están unidos de forma
roma en el plano, deberá dividir ante todo el elemento de contorno
correspondiente. Esta función está disponible automáticamente, si
se encuentra en el modo de selección de un contorno.
Debe procederse de la siguiente forma:
Se selecciona el contorno de elemento contiguo unido de forma
roma, es decir, marcado en color azul
Pulsar sobre el elemento de contorno a dividir: el TNC muestra
el punto de intersección con un asterisco con un círculo y los
puntos finales seleccionables con un simple asterisco
Pulsar sobre el punto de intersección pulsando a la vez la tecla
CTRL: el TNC divide el elemento de contorno en el punto de
intersección y vuelve a omitir los puntos. En caso necesario, el
TNC alarga o acorta el elemento de contorno contiguo unido de
forma roma hasta el punto de intersección de ambos elementos
Volver a pulsar sobre el elemento de contorno dividido: el TNC
vuelve a visualizar el punto de intersección y el punto final
Pulsar sobre el punto final deseado: el TNC marca el elemento
actualmente dividido en color azul
Seleccionar el siguiente elemento de contorno
Si el elemento de contorno a alargar/acortar es una
recta, entonces el TNC alarga/acorta el elemento de
contorno linealmente. Si el elemento de contorno
a alargar/acortar es un círculo, entonces el TNC lo
alarga/acorta circularmente.
Para poder utilizar estas funciones, deben estar
seleccionados, como mínimo, dos elementos de
contornos, a fin de que la dirección esté claramente
determinada.
