3.1 Nociones básicas

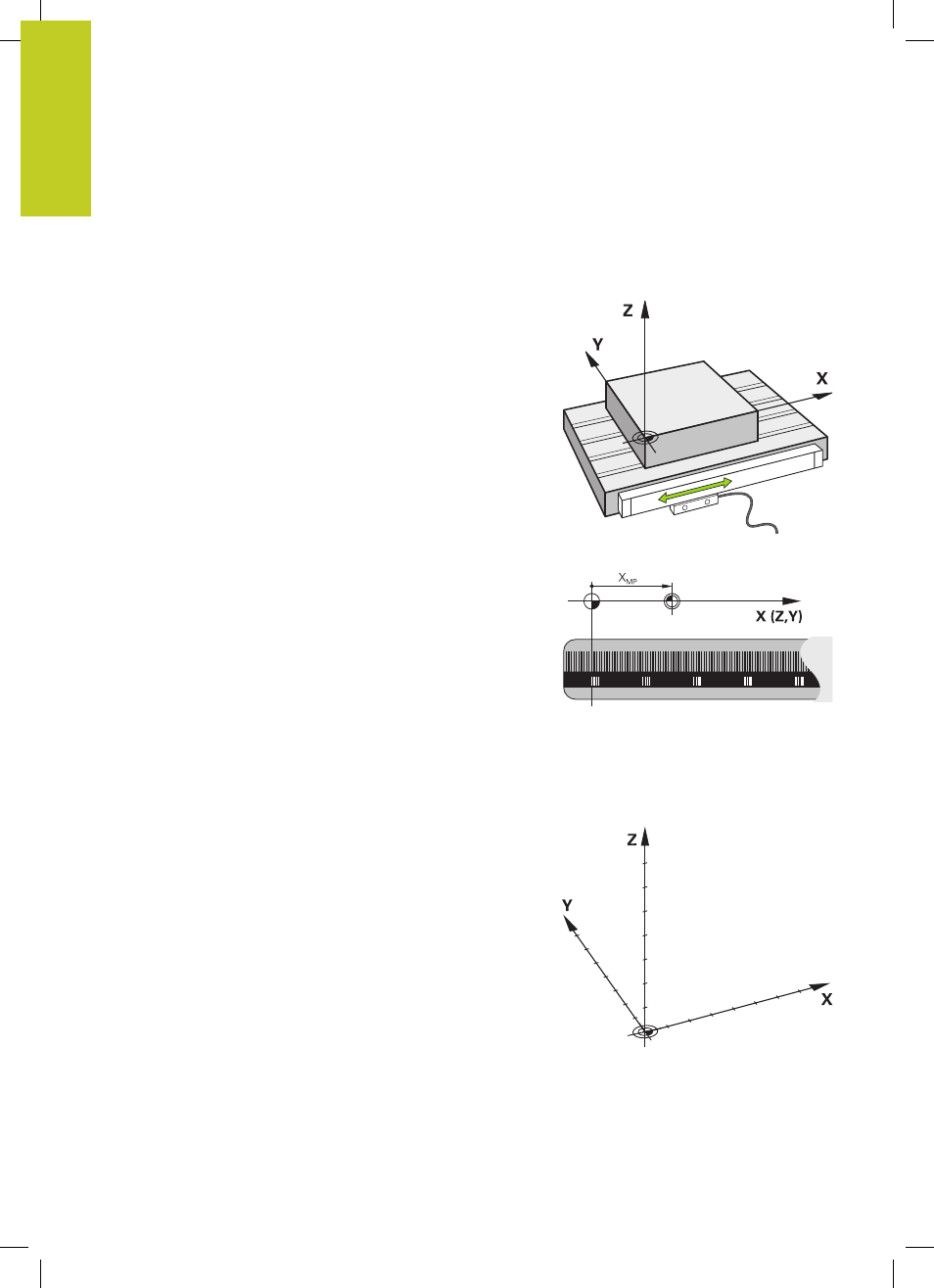

Sistema de medida de recorridos y marcas de
referencia
En los ejes de la máquina hay sistemas de medida, que registran
las posiciones de la mesa de la máquina o de la herramienta.
En los ejes lineales normalmente se encuentran montados
sistemas longitudinales de medida, en las mesas circulares y ejes
basculantes sistemas de medida angulares.
Cuando se mueve un eje de la máquina, el sistema de medida
correspondiente genera una señal eléctrica, a partir de la cual el
TNC calcula la posición real exacta del eje de dicha máquina.
En una interrupción de tensión se pierde la asignación entre la
posición de los ejes de la máquina y la posición real calculada. Para
poder volver a establecer esta asignación, los sistemas de medida
incrementales de trayectoria disponen de marcas de referencia.
Al sobrepasar una marca de referencia el TNC recibe una señal
que caracteriza un punto de referencia fijo de la máquina. Así el
TNC puede volver a ajustar la asignación de la posición real a la
posición de máquina actual. En sistemas de medida longitudinales
con marcas de referencia codificadas debe desplazar los ejes de la
máquina un máximo de 20 mm, en sistemas de medida angulares
un máximo de 20°.
En sistemas de medida absolutos, después de la puesta en marcha
se transmite un valor absoluto al control. De este modo, sin
desplazar los ejes de la máquina. se vuelve a ajustar la ordenación
entre la posición real y la posición del carro de la máquina
directamente después de la puesta en marcha.
Sistema de referencia
Con un sistema de referencia se determinan claramente posiciones
en el plano o en el espacio. La indicación de una posición se refiere
siempre a un punto fijo y se describe mediante coordenadas.
En el sistema cartesiano están determinadas tres direcciones
como ejes X, Y y Z. Los ejes son perpendiculares entre sí y se
cortan en un punto llamado punto cero. Una coordenada indica la
distancia al punto cero en una de estas direcciones. De esta forma
una posición se describe en el plano mediante dos coordenadas y
en el espacio mediante tres.
Las coordenadas que se refieren al punto cero se denominan
coordenadas absolutas. Las coordenadas relativas se refieren
a cualquier otra posición (punto de referencia) en el sistema de
coordenadas. Los valores de coordenadas relativos se denominan
también coordenadas incrementales.
