La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
419

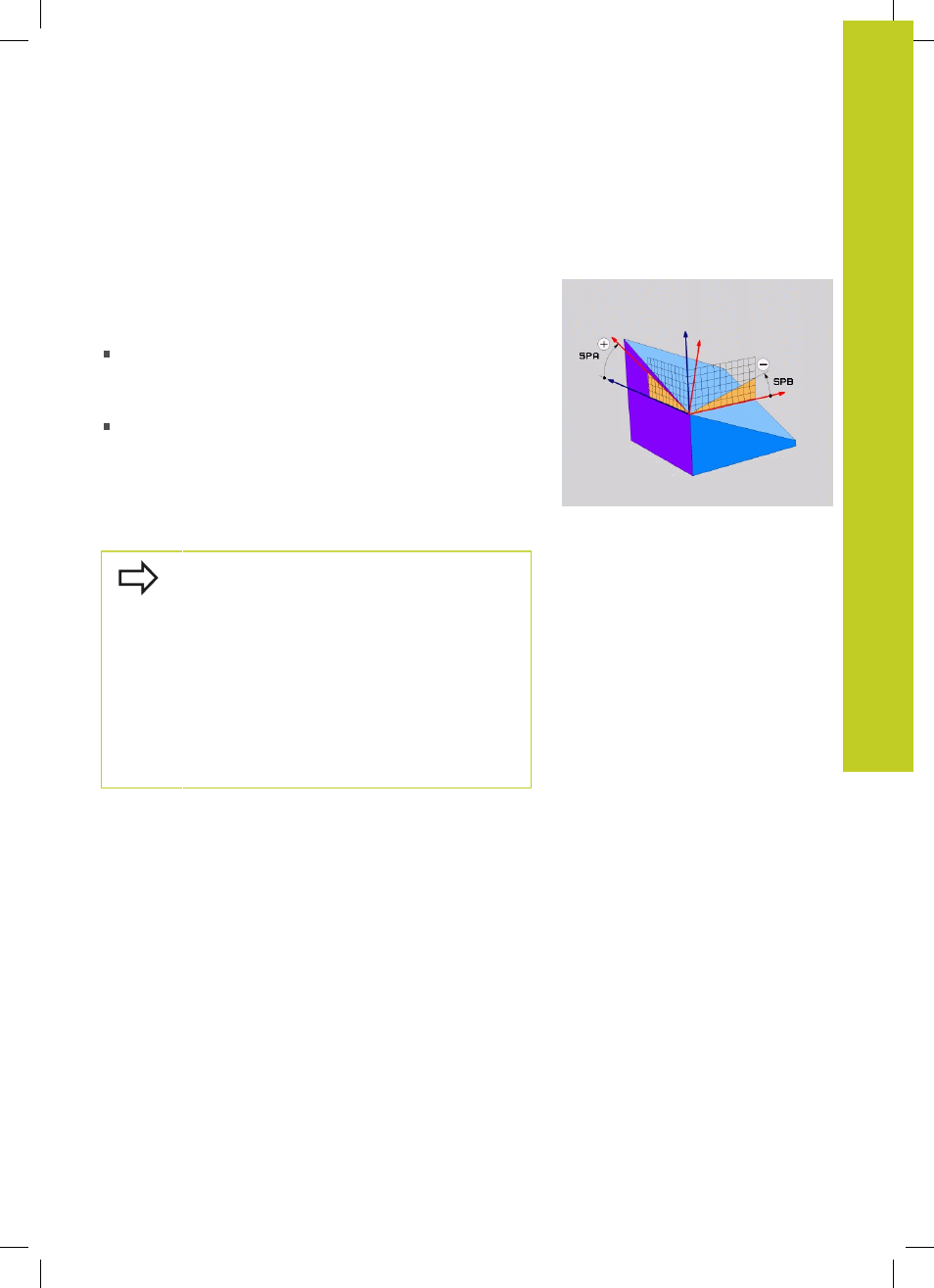

Definir el plano de mecanizado mediante ángulo
espacial: PLANE SPATIAL
Aplicación
Los ángulos espaciales definen un plano de mecanizado de hasta
tres giros alrededor de un sistema de coordenadas, de modo que a
este respecto existen dos vistas que siempre conducen al mismo
resultado.
Giros alrededor del sistema de coordenadas fijo de la
máquina:
La serie de giros se efectúa en primer lugar alrededor
del eje C de la máquina, a continuación alrededor del eje B de la
máquina y a continuación alrededor del eje A de la máquina
Giros alrededor del sistema de coordenadas inclinado:
La
serie de giros se efectúa en primer lugar alrededor del eje C
de la máquina, a continuación alrededor del eje B girado de
la máquina y a continuación alrededor del eje A girado de la
máquina. Dicho enfoque generalmente se comprende más
fácilmente, puesto que los giros del sistema de coordenadas se
realizan con un eje de rotación fijado.
Antes de la programación deberá tenerse en
cuenta
Deben definirse siempre los tres ángulos espaciales
SPA, SPB y SPC, aunque alguno de ellos tenga valor 0.
El modo de funcionamiento se corresponde con el
del ciclo 19, siempre y cuando las entradas en el
ciclo 19 en el lado de la máquina estén ajustadas a
las entradas del ángulo espacial.
Descripción de parámetros para el comportamiento
de la posición: ver "Determinar el comportamiento
