Programación: Funciones auxiliares
10.3 Funciones auxiliares para datos de coordenadas
10
354
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
10.3 Funciones auxiliares para datos de
coordenadas
Programación de coordenadas referidas a la maquina:
M91/M92

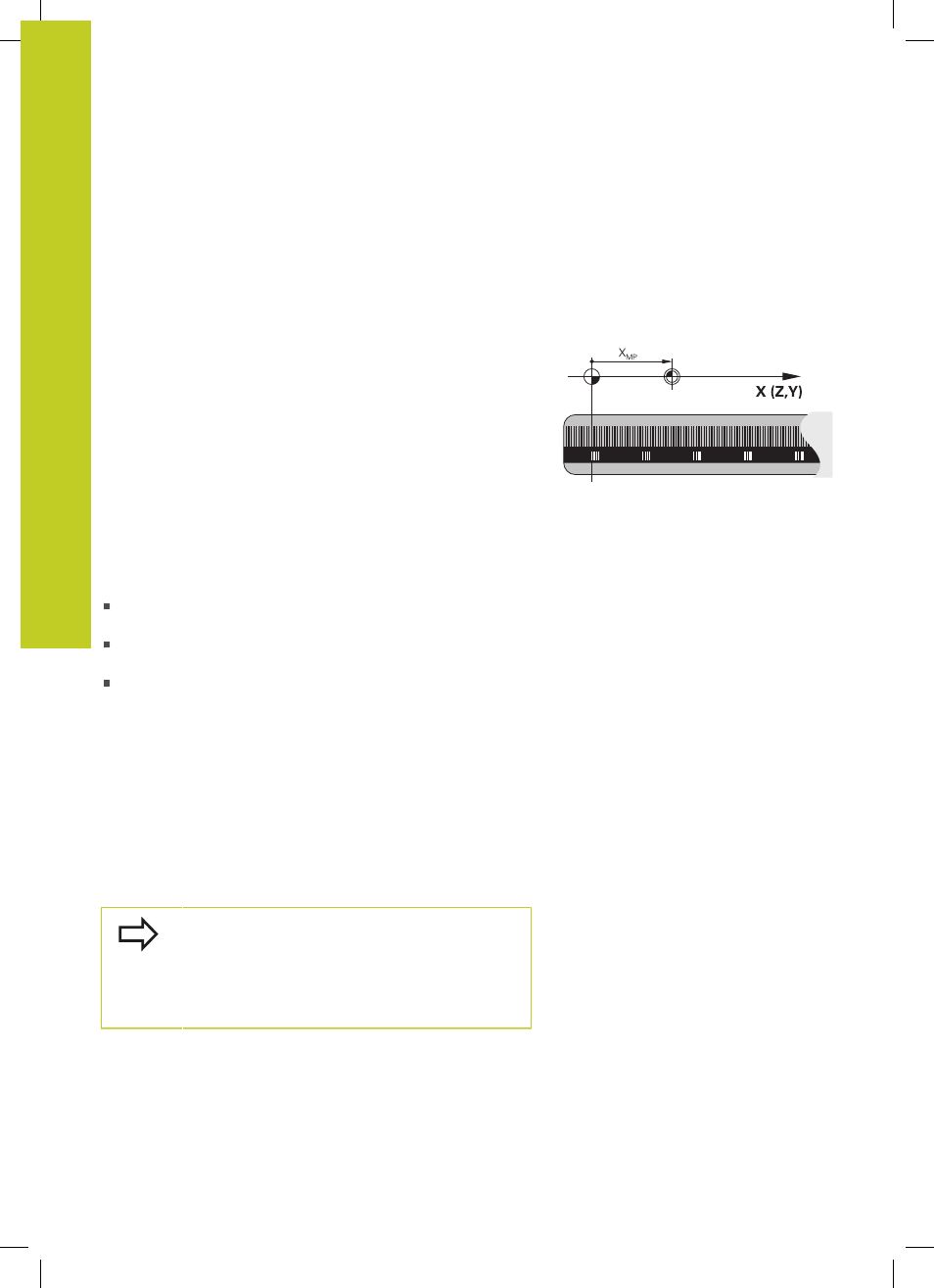

Punto cero de la regla
En las reglas la marca de referencia indica la posición del punto
cero de la misma.
Punto cero de la máquina
El punto cero de la máquina se precisa para:
fijar los limites de desplazamiento (finales de carrera de
software)
llegar a posiciones fijas de la máquina (p. ej. posición para el
cambio de herramienta)
fijar un punto de referencia en la pieza
El constructor de la máquina introduce para cada eje la distancia
desde el punto cero de la máquina al punto cero de la regla en un
parámetro de máquina.
Comportamiento estándar
El TNC refiere las coordenadas al punto cero de la pieza,ver "Fijar
un punto de referencia sin palpador 3D", Página 511.
Comportamiento con M91 - Punto cero de la máquina
Cuando en una frase de posicionamiento las coordenadas se
refieren al punto cero de la máquina, se introduce en dicha frase
M91.
Si se programan coordenadas incrementales en
una frase M91, estas coordenadas se referirán a la
última posición M91 programada. Si el programa
NC activo no hay programada ninguna posición M91
programada, la coordenadas se referirán entonces a
la posición actual de la herramienta.
El TNC indica los valores de coordenadas referidos al punto
cero de la máquina. En la visualización de estados se conecta la
visualización de coordenadas a REF, ver "Indicación del estado",
Página 75.
