Programación: Funciones especiales
11.2 Monitorización dinámica de colisiones (opción de software)
11
380
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

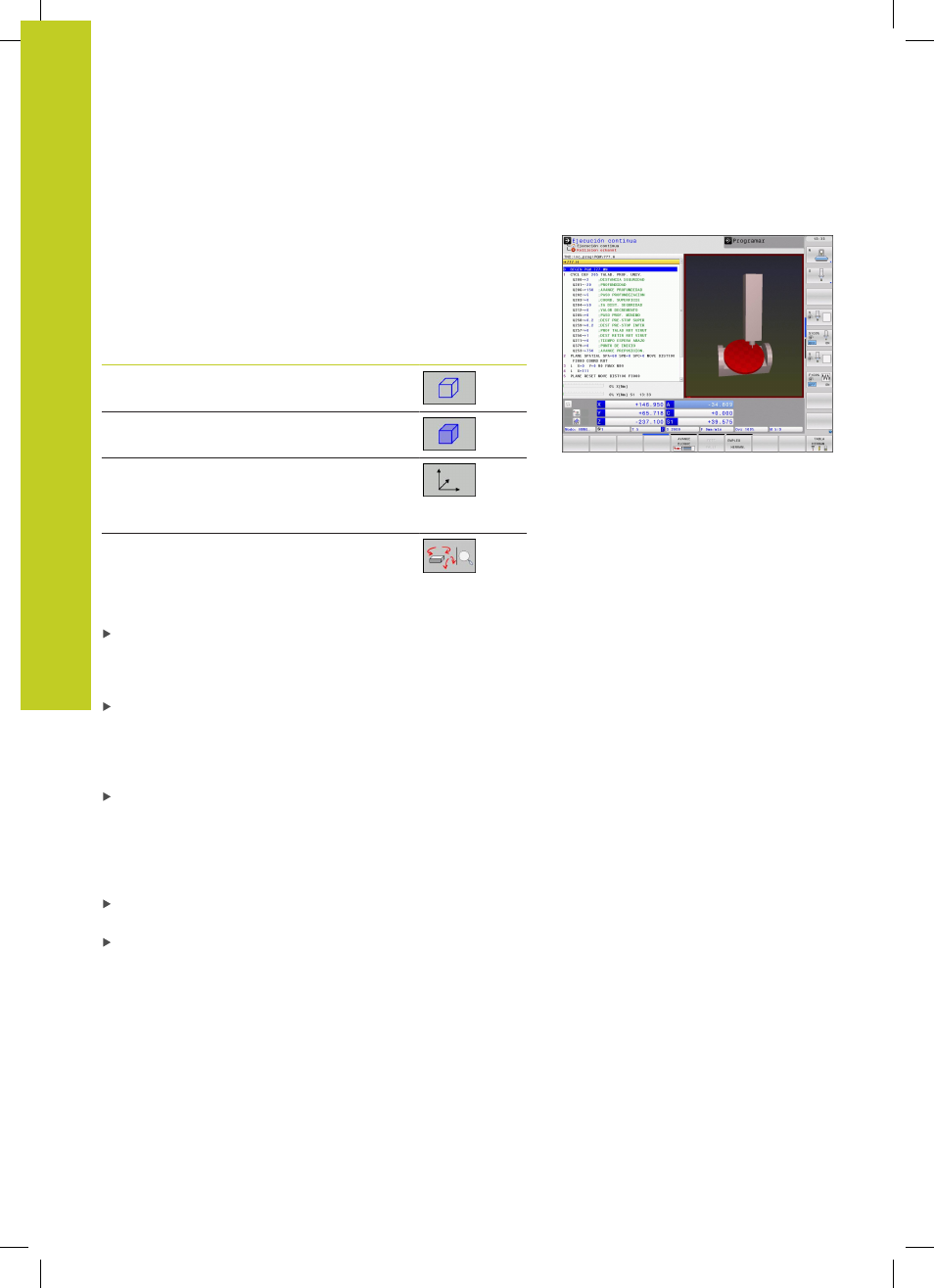

Representación gráfica del espacio protegido
Mediante la tecla Subdivisión de pantalla se pueden visualizar
en 3D los cuerpos de colisión definidos y los medios de sujeción
medidos en la máquina ver "Ejecución continua del programa y
ejecución del programa frase a frase", Página 74.
También se puede elegir mediante softkey entre distintos modos
de vista:
Función Softkey
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Conmutación de la visualización de los
sistemas de coordenadas que se generan a
través de transformaciones en la descripción
cinemática
Funciones para girar, rotar y de zoom
También puede manejar el gráfico con el ratón. Se dispone de las
siguientes funciones:
Para girar el modelo representado en tres dimensiones: mover
el ratón, mientras se tiene presionado el botón derecho. Al dejar
de presionar el botón derecho del ratón, el TNC orienta la pieza
en la dirección definida
Para desplazar el modelo representado: mover el ratón,
mientras se tiene presionado el botón central o bien su rueda.
El TNC desplaza el modelo en la dirección correspondiente. Al
dejar de presionar el botón central del ratón, el TNC desplaza el
modelo a la posición definida
Para hacer zoom con el ratón en un área determinada: con
la tecla izquierda del ratón pulsada, marcar el área de zoom
rectangular. Se puede desplazar el área de zoom moviendo el
ratón horizontalmente y verticalmente. Al dejar de presionar el
botón izquierdo del ratón, el TNC aumenta la pieza en la zona
definida
Para aumentar y reducir el zoom rápidamente con el ratón: girar
la rueda del ratón hacia delante y hacia atrás
Doble clic con la tecla derecha del ratón: Seleccionar la vista
estándar
