Aproximación y salida del contorno 6.3
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
203

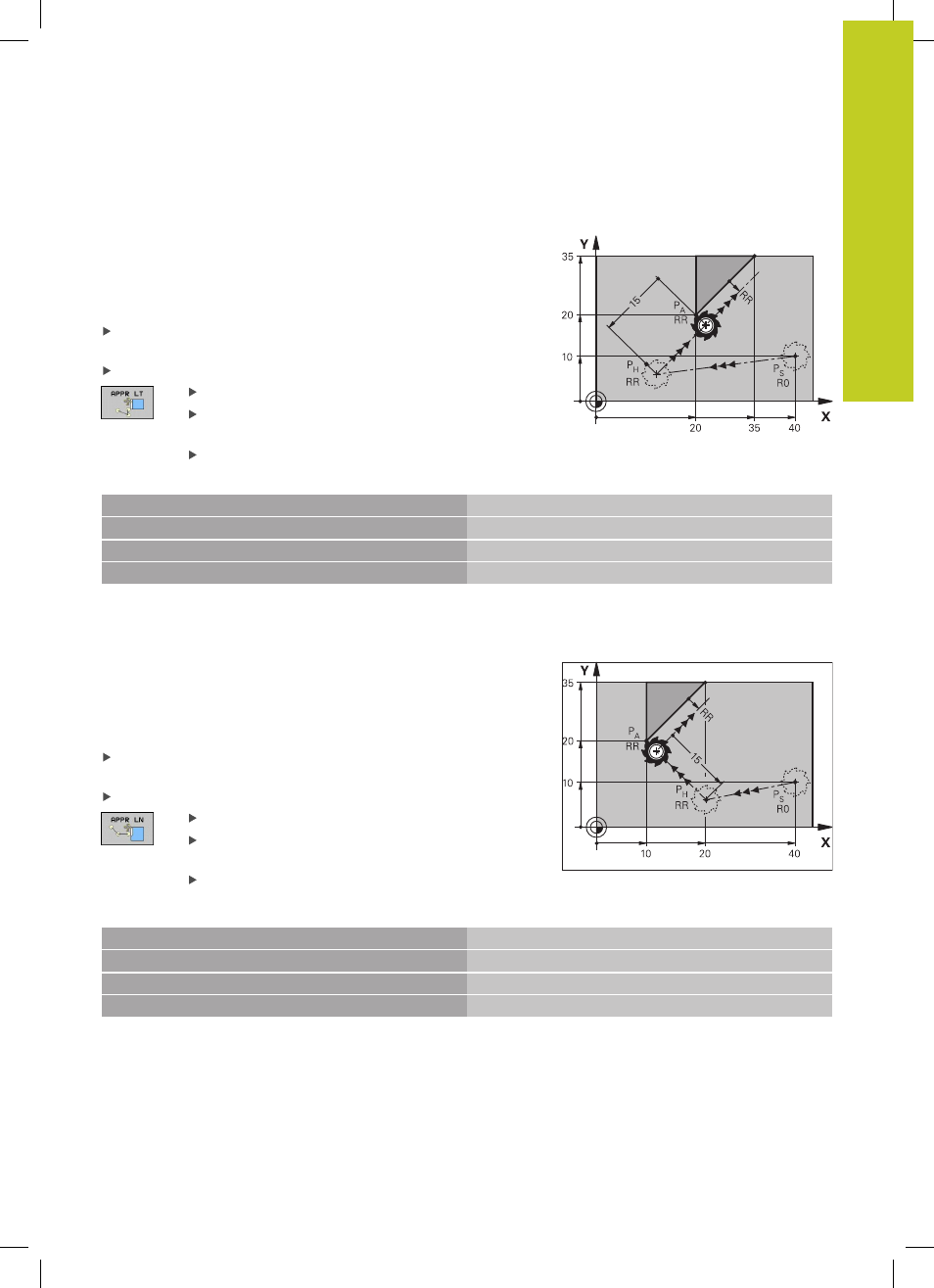

Aproximación según una recta tangente: APPR LT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí la herramienta se
desplaza al primer punto del contorno P
A
sobre una recta tangente.
El punto auxiliar P
H
está separado a la distancia LEN del primer
punto de contorno P
A
.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
Coordenadas del primer punto de contorno P
A
LEN: Distancia del punto auxiliar P
H
al primer
punto de contorno P
A
Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3 Aproximación a P
S
sin corrección de radio
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 P
A
con corr. del radio RR, distancia P
H
a P
A
: LEN=15
9 L X+35 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
Aproximación según una recta perpendicular al primer
punto del contorno: APPR LN
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí la herramienta
se desplaza al primer punto del contorno P
A
sobre una recta
perpendicular. El punto auxiliar P
H
tiene la distancia LEN + radio de
la herramienta hasta el primer punto de contorno P
A
.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
Coordenadas del primer punto de contorno P
A
Longitud: Distancia del punto auxiliar P
H
.
¡INTRODUCIR LEN siempre positivo!
Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3 Aproximación a P
S
sin corrección de radio
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 P
A
con corrección de radio. RR
9 L X+20 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
