Programación: Utilización de datos de los ficheros DXF o contornos en
lenguaje conversacional
7.1 Procesar datos DXF (Opción de software)
7
260
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
Si se desean seleccionar aún más posiciones
de mecanizado para luego memorizarlas en
otro fichero: pulsar el icono anular elementos
seleccionados y proceder de la forma
anteriormente descrita

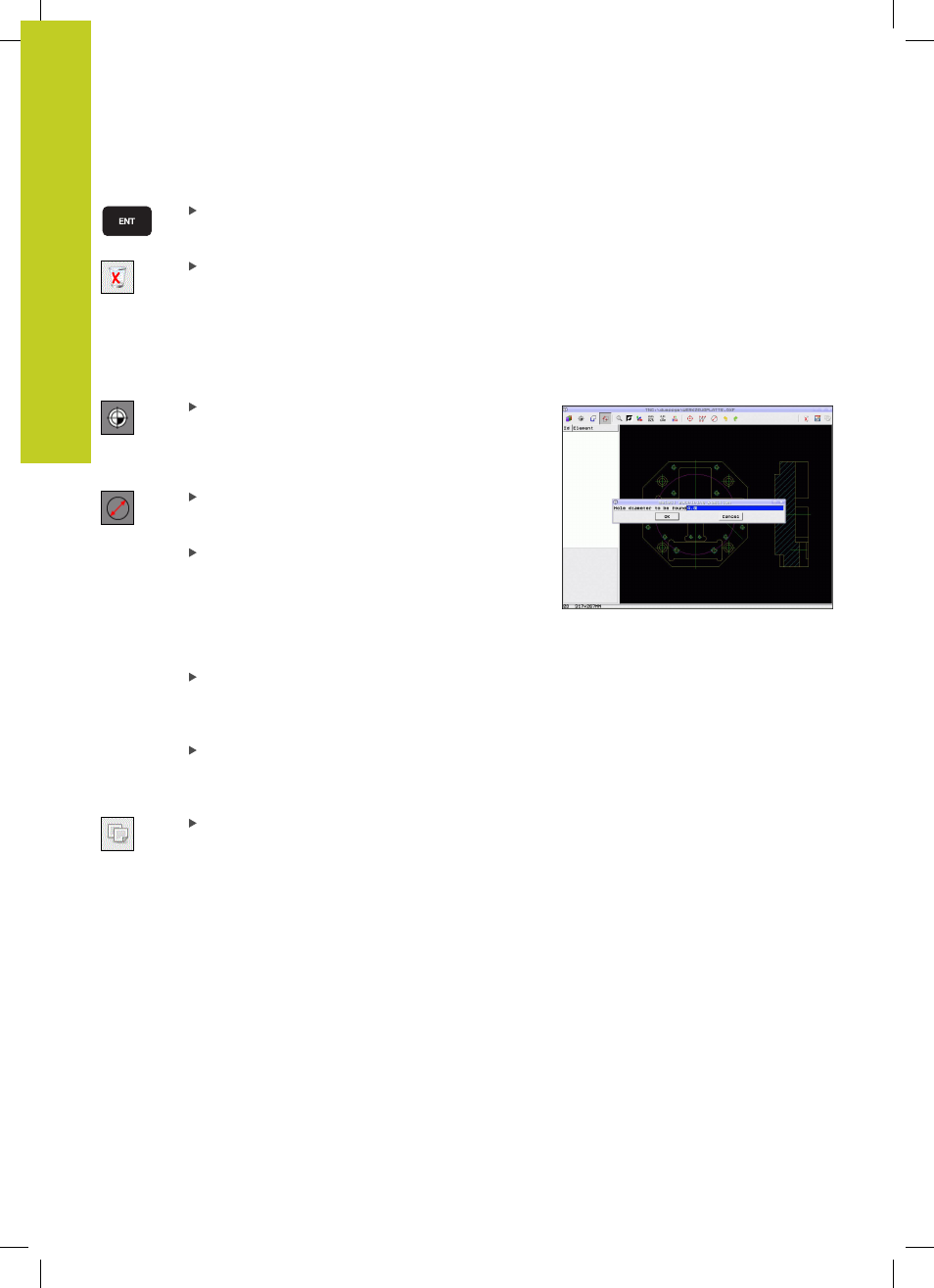

Selección rápida de posiciones de taladro mediante cuadro de
arrastre del ratón
Elegir el Modo de selección de posición de
mecanizado: el TNC omite la capa (layer)
visualizada en la ventana de la izquierda y la
ventana de la derecha se vuelve activa para la
selección de posición
Abrir diálogo de diámetro: El TNC muestra una
ventana dónde se puede introducir el diámetro
deseado
Introducir el diámetro deseado y confirmar con
la tecla ENT: el TNC busca en el fichero DXF el
diámetro introducido y luego abrirá una ventana
donde está seleccionado aquel diámetro que
más se parece al diámetro introducido por Ud.
Adicionalmente se pueden filtrar los taladros
posteriormente por tamaños
Si es necesario, determinar ajustes de filtro ver ""
y confirmar con el botón
Aplicar: el TNC recogerá
las posiciones seleccionadas en la ventana
izquierda (visualización de un punto).
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
creando un nuevo campo de arrastre del ratón
mientras pulsa a la vez la tecla CTRL
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia
del TNC, a fin de posteriormente poder
introducir el contorno en un programa de
diálogo conversacional (Klartext) como frase de
posicionamiento con llamada a ciclo.
