Funcionamiento manual y ajuste
15.5 Fijar un punto de referencia sin palpador 3D
15
514
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

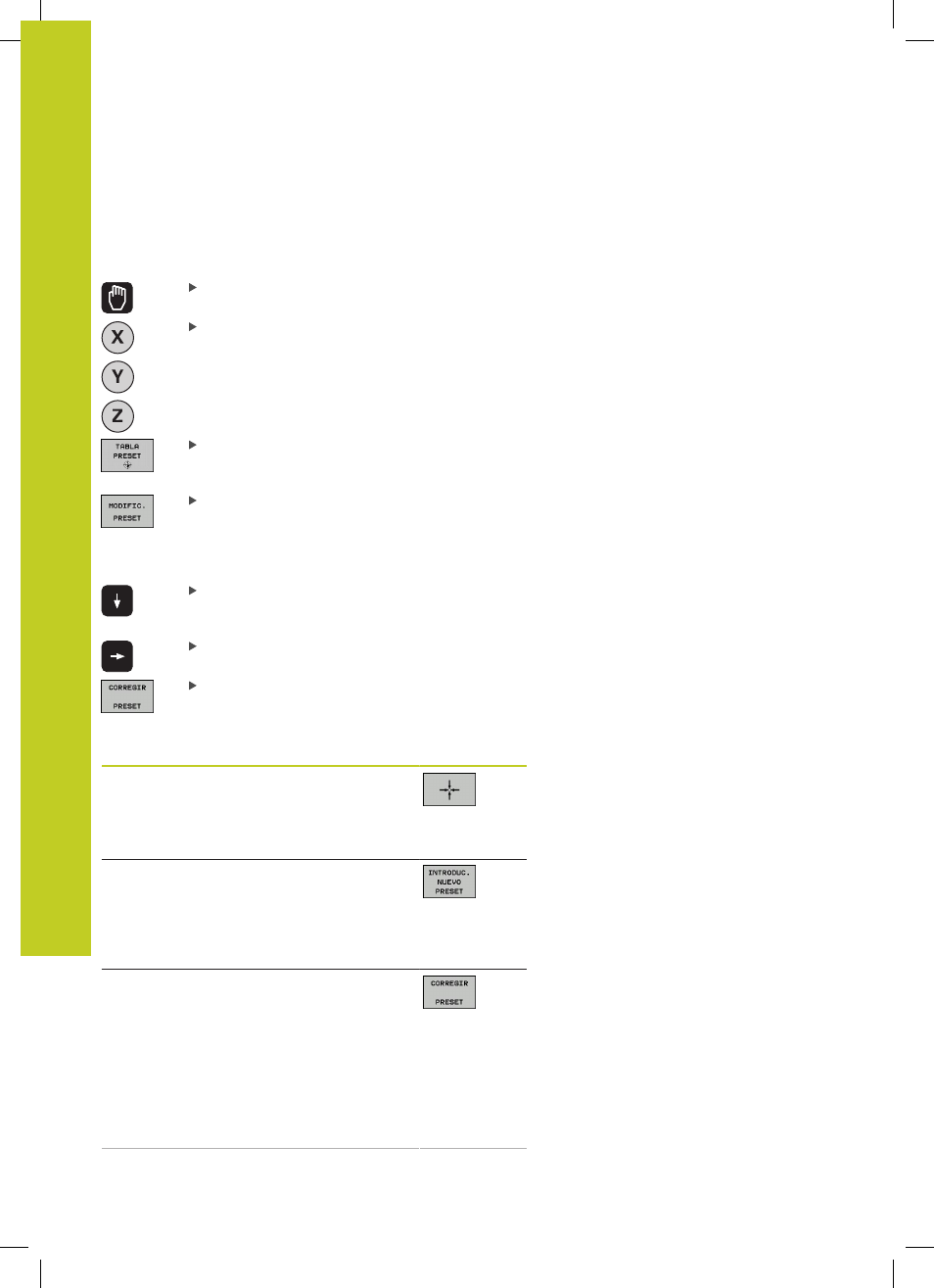

Memorizar puntos de referencia manualmente en la tabla de
presets
Para memorizar puntos de referencia en la tabla de presets,
proceda de la siguiente manera
Seleccionar el modo de funcionamiento MANUAL
Desplazar la herramienta con cuidado hasta que
roce la pieza, o posicionar el reloj de medición
correspondientemente
Permitir la visualización de la tabla de presets:
el TNC abre la tabla de presets y sitúa el cursor
sobre la fila activa de la tabla
Seleccionar las funciones para la introducción
de presets: el TNC visualiza las posibilidades de
introducción disponibles en la carátula de softkeys.
Descripción de las posibilidades de introducción:
véase la siguiente tabla
Seleccionar la fila en la tabla de presets que
desea modificar (el número de fila corresponde al
número de preset)
En caso necesario, seleccionar la columna (eje) en
la tabla de presets que desea modificar
Seleccionar una de las posibilidades de
introducción disponibles mediante softkey (véase
la siguiente tabla)
Función Softkey
Aceptar la posición real de la herramienta
(el reloj de medición) como nuevo punto de
referencia: la función memoriza el punto de
referencia solo en el eje en el cual está el
cursor luminoso
Asignar a la posición real de la herramienta
(el reloj de medición) un valor cualquiera: la
función memoriza el punto de referencia solo
en el eje en el cual está el cursor luminoso.
Introducir el valor deseado en la ventana
superpuesta
Desplazar de forma incremental un punto
de referencia ya memorizado en la tabla: la
función memoriza el punto de referencia solo
en el eje en el cual está el cursor luminoso.
Introducir el valor de corrección deseado
de acuerdo con el signo en la ventana
superpuesta. Con la visualización en pulgadas
activa: introducir el valor en pulgadas, el TNC
convierte internamente el valor introducido en
mm
