Aproximación y salida del contorno 6.3
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
207

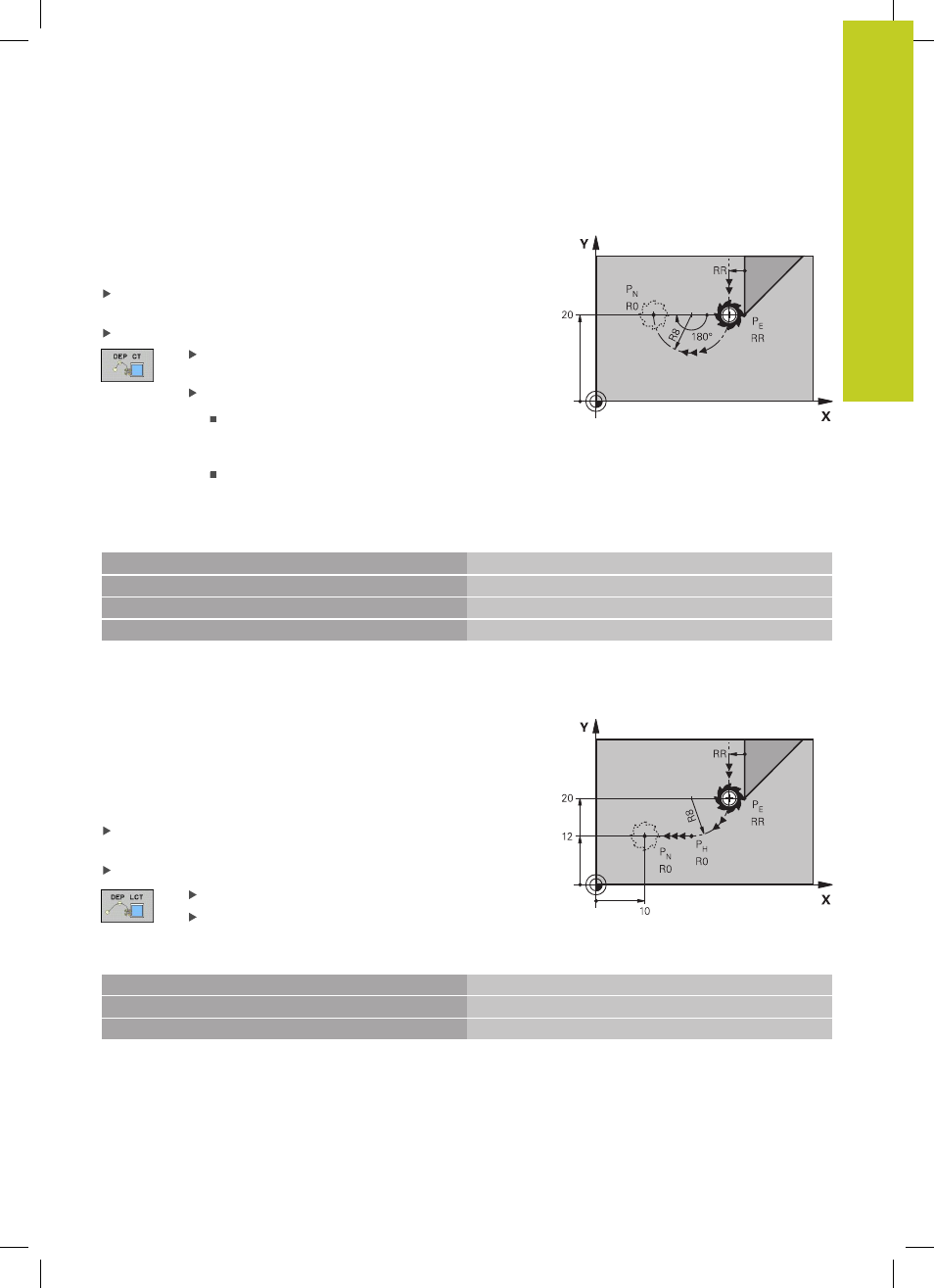

Salida según una trayectoria circular tangente: DEP CT
El TNC desplaza la herramienta desde una trayectoria circular del
último punto del contorno P
E
al punto final P
N
. La trayectoria circular
se une tangencialmente al último tramo del contorno.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y la Softkey DEP CT:
Ángulo del punto central CCA de la trayectoria
circular
Radio R de la trayectoria circular
La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
Introducir R positivo
La herramienta sale por el lado
opuesto de la
pieza determinado mediante la corrección de
radio: Introducir R negativo.
Ejemplo de frases NC
23 L Y+20 RR F100 Último elemento de contorno: P
E
con corrección de radio
24 DEP CT CCA 180 R+8 F100 Ángulo del punto central=180°,
Radio de la trayectoria circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
Salida según una trayectoria circular tangente al
contorno y a una recta: DEP LCT
El TNC desplaza la herramienta en una trayectoria circular desde
el último punto del contorno P
E
a un punto auxiliar P
H
. Desde allí
se desplaza sobre una recta al punto final P
N
. El último elemento
del contorno y la recta de P
H
- P
N
tienen transiciones tangenciales
con la trayectoria circular. De esta forma la trayectoria circular está
determinada por el radio R.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y Softkey DEP LCT:
Introducir las coordenadas del punto final P
N
Radio R de la trayectoria circular. Introducir R
positivo
Ejemplo de frases NC
23 L Y+20 RR F100 Último elemento de contorno: PE con corrección de radio
24 DEP LCT X+10 Y+12 R+8 F100 Coordenadas PN, radio de la trayectoria circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
